“柏拉圖”屬于QC七大手法之一，是QC里常用的統計管理方法，用途非常廣泛。下面由我們來跟大家分享解說一下“柏拉圖”的制作方法：
什么是柏拉圖(排列圖)?
根據所搜集之?dāng)?shù)據，按不良原因、不良狀況、不良發生位置等不同區分標準，以尋求占最大比率之原因，狀況或位置的一種圖形。柏拉圖又叫排列圖。它是將質量改進項目從最重要到最次要順序排列而采用的一種圖表。柏拉圖由一個橫坐標、兩個縱坐標、幾個按高低順序(“其他”項例外)排列的矩形和一條累計百分比折線組成。
柏拉圖的原理來自意大利經濟學家帕累托關于社會財富狀況中“關鍵的少數和微不足道的多數”現象。朱蘭應用這一原理推論：“過程中80%的變異源于大約20%的變量。”
排列圖就是試圖尋找少數關鍵的原因。
與直方圖相似，排列圖也是一種矩形圖，但它是按照各個變量對過程質量的影響大小或出現的頻次來排列的。
柏拉圖(排列圖)格式
柏拉圖的主要用途
1)按重要順序顯示出每個質量改進項目對整個質量問題的作用; 2)識別進行質量改進的機會。 (即識別對質量問題最有影響的因素,并加以確認)
作圖步驟
1) 選擇要進行質量分析的項目; 2) 選擇用來進行質量分析的度量單位，如出現的次數(頻數、件數)、成本、金額或其他; 3) 選擇進行質量分析的數據的時間間隔; 4) 畫橫坐標; 5) 畫縱坐標; 6) 在每個項目上畫長方形，它的高度表示該項目度量單位的量值，顯示出每個項目的影響大小; 7) 由左到右累加每個項目的量值(以%表示)，并畫出累計頻率曲線(帕累托曲線)，用來表示各個項目的累計影響; 8) 利用柏拉圖確定對質量改進最為重要的項目(關鍵的少數項目)。
注意事項
1) 一般來說，關鍵的少數項目應是本QC小組有能力解決的最突出的一個，否則就失去找主要矛盾的意義，要考慮重新進行項目的分類; 2) 縱坐標可以用“件數”或“金額”等來表示，原則是以更好地找到“主要項目”為準; 3) 不太重要的項目很多時，橫軸會變得很長，通常都把這些列入“其他”欄內，因此“其他”欄總在最后; 4) 確定了主要因素，采取了相應的措施后，為了檢查“措施效果”，還要重新畫出排列圖。
應用實例一

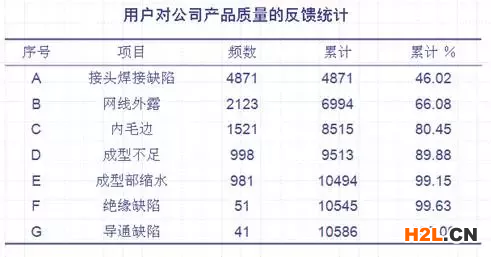

某公司QC小組在2001年對其電子產品的用戶反饋單進行了統計，整理后的資料，如下：

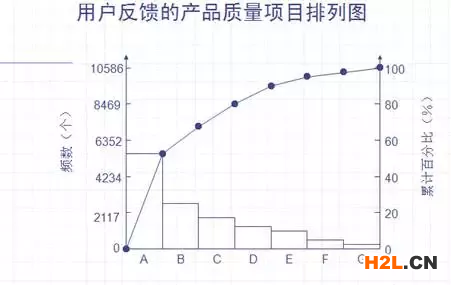

從圖中可看出，該公司產品的“插頭焊接缺陷”應作為“質量改進”的主要對象，應對它作進一步的調查研究與分析。 以上是對品質管理工具之一的柏拉圖的介紹，其中柏拉圖遵循二八原則，即：
1、80%的問題由20%的原因引起; 2、80%的索賠發生在20%的生產線上; 3、80%的銷售額由20%的產品帶來; 4、80%的品質成本由20%的品質問題造成; 5、80%的品質問題由20%的人員引起
應用實例二

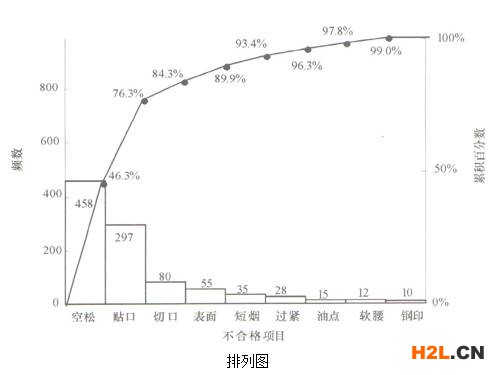

由圖可見，卷煙外觀質量中“空松”和“貼口”兩項占全部缺陷的76.3%，應成為質量改進的主要對象。只要這兩項有明顯改進，質量狀況會顯著好轉。
EXCEL繪制排列圖的方法
用EXCEL繪制的排列圖與教材要求的排列圖畫法有不同，如其累積頻數的標識點不在矩形的右上角點，累積頻數的連線也不是從原點開始的，但圖的本質沒有變化。

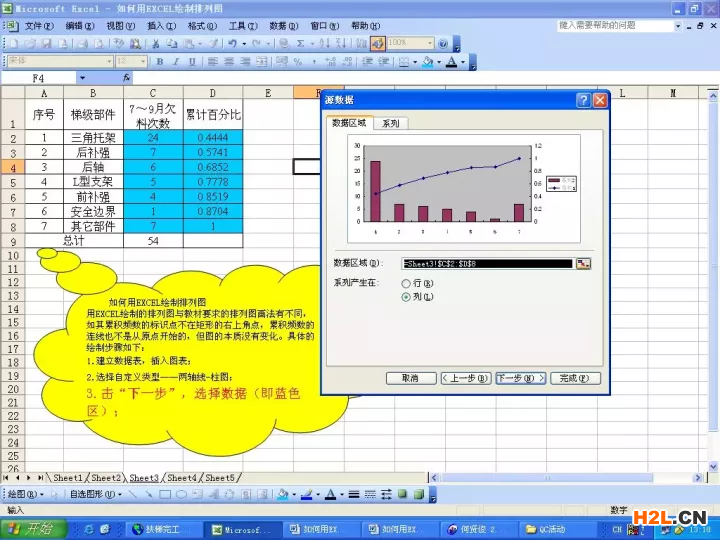

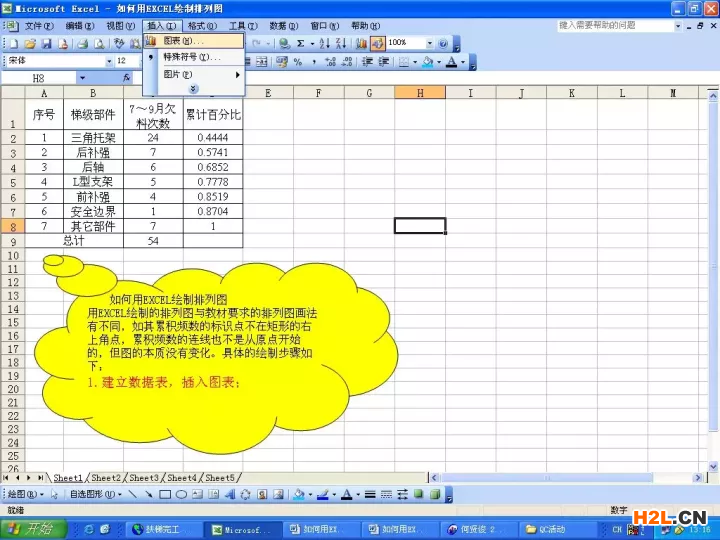

具體的繪制步驟如下：
以上就是我們整理的關于柏拉圖制作的知識點。希望能對各位質量管理同仁有所幫助，可能有很多不足之處，歡迎各位質量同仁們多多提出自己的寶貴建議，歡迎留言!
