JEOL2100F應用案例：
在檢測工作中，我們對樣品進行了系統的形貌、成分以及結構表征。結果證明，ZnS外殼是單晶六方纖鋅礦結構，且與ZnO核存在明顯的取向關系，即(01-10)ZnO//(01-10)ZnS，[0001]ZnO//[0001]ZnS。通過老師對實驗條件以及數據結果進行分析，提出了一種在ZnO納米棒上外延生長單晶ZnS的形核生長機制;利用醋酸溶液除去ZnO核后，制備了單晶ZnS納米管陣列。此研究成果已經發表在高質量雜志上。

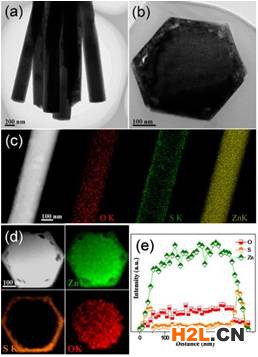

圖1 (a,b)為ZnO/ZnS核殼結構納米棒的低倍平面和截面TEM圖像，不同的明暗對比預示著核和殼分別是不同的成分。圖1(c,d)為ZnO/ZnS核殼結構納米棒的平面和截面的元素分布圖;圖1(e)為ZnO/ZnS核殼結構截面樣品的線元素分布圖。這些結果清晰的證明了ZnO/ZnS的核殼結構。

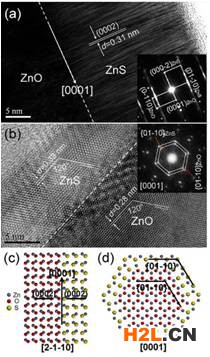

圖2(a,b) 為ZnO/ZnS核殼結構納米棒的平面和截面HRTEM圖像;可以看出ZnO和ZnS都為六方結構，且具有相同的取向關系。圖2(c,d)為ZnO/ZnS核殼結構納米棒的平面和截面的原子模型圖。

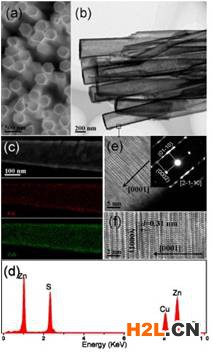

圖3(a,b)為 ZnS納米管陣列的SEM和TEM圖像，我們觀察到 ZnS納米管的頂端是封閉的，這是由于ZnS除了沿著ZnO納米棒的側面外延生長外，還同時沿著軸向外延生長。圖3(c,d) 為ZnS納米管的元素分布和能譜;圖3(e,f)為ZnS納米管的HRTEM圖像。
