有關說明書與說明書附圖的對應性問題的法律法規主要集中在專利法實施細則第17和18條。例如：專利法實施細則第17條第1款第(4)條規定：說明書有附圖的，對各幅附圖作簡略說明。專利法實施細則第18條第1款規定：發明或者實用新型的幾幅附圖應當按照“圖1.圖2.……” 順序編號排列。
雖然法律法規有著明確的規定，但是在預審審查過程中，說明書與說明書附圖不對應的問題還是“層出不窮”，現將典型問題講解如下：
#問題一：說明書提及不存在的附圖#

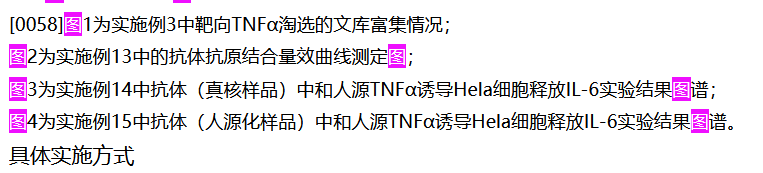

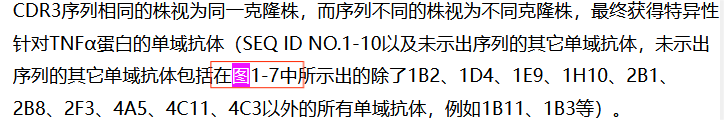

案例1：
結論：說明書中提及了圖5-7.但說明書附圖缺少該附圖。

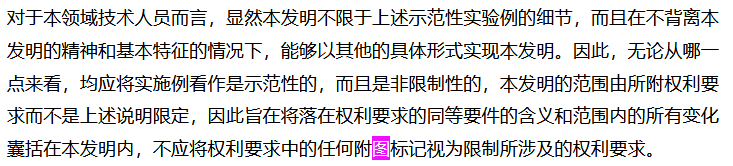

案例2：
結論：該申請文件并沒有附圖，但是在通用語段中撰寫有附圖，屬于說明書中提及不存在的附圖。
#問題二：說明書與說明書附圖不對應#

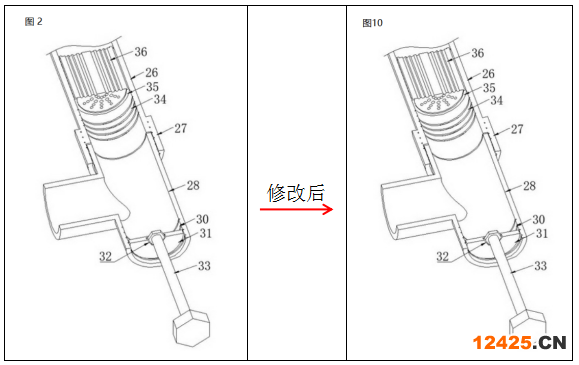

案例3：

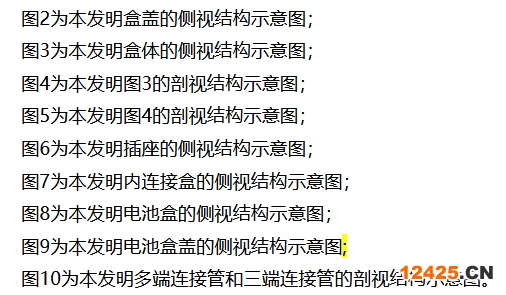

結論：附圖說明中圖2為本發明盒蓋的側視結構示意圖，明顯與附圖中圖2的內容不符合，即說明書與說明書附圖不一致。
#問題三：說明書附圖編號不正確#
案例4：

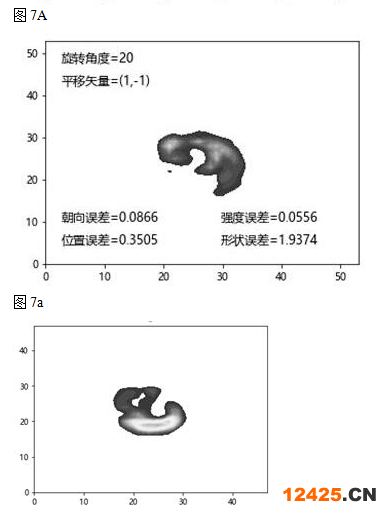

結論：說明書附圖中的附圖編號【7A、7a】重復，不符合專利法實施細則第18條的規定。
案例5：
結論：說明書附圖未按照順序對附圖進行編號;說明書中提及了圖2.但說明書附圖缺少該附圖，同時說明書中缺少對附圖7的簡要說明。
