我們都知道如今電鍍技術在現代應用非常廣泛，電鍍可以讓產品增加硬度、防止磨耗、提高導電性、潤滑性、耐熱性、和表面美觀等。下面我們就來分享一下：鍍鋅、鍍鎘、鍍鉻、鍍鎳到底有什么不同以及8種電鍍工藝原理與特點匯總。

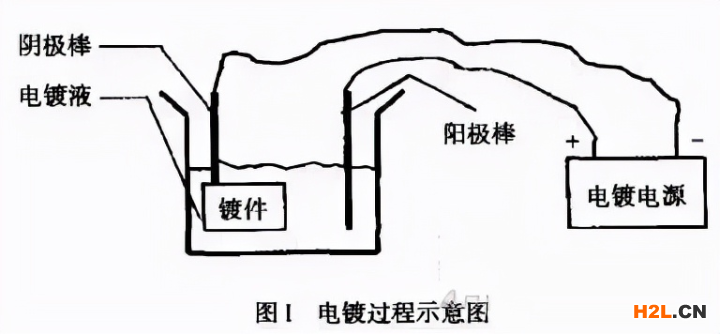

首先我們來了解下什么是電鍍，電鍍就是利用電解原理在某些金屬表面上鍍上一薄層其它金屬或合金的過程，是利用電解作用使金屬或其它材料制件的表面附著一層金屬膜的工藝從而起到防止金屬氧化（如銹蝕），提高耐磨性、導電性、反光性、抗腐蝕性（硫酸銅等）及增進美觀等作用。
電鍍中又分為鍍銅、鍍金、鍍銀、鍍鉻、鍍鎳和鍍鋅等具體工藝，在制造業領域尤其對鍍鋅、鍍鎘、鍍鉻、鍍鎳應用最廣。而這四者之間一定有什么區別的吧?
鍍鋅：
鋅在干燥空氣中比較穩定,不易變色,在水中及潮濕大氣中則與氧或二氧化碳作用生成氧化物或堿性碳酸鋅薄膜,可以防止鋅繼續鍍氧化,起保護作用。
鋅在酸及堿、硫化物中極易遭受腐蝕。鍍鋅層一般都要經鈍化處理,在鉻酸或在鉻酸鹽液中鈍化后,由于形成的鈍化膜不易與潮濕空氣作用,防腐能力大大加強。對彈簧零件、薄壁零件(壁厚<0.5m)和要求機械強度較高的鋼鐵零件,必須進行除氫,銅及銅合金零件可不除氫。
鍍鋅成本低、加工方便、效果良好鋅的標準電位較負,所以鋅鍍層對很多金屬均為陽極性鍍層。
應用：在大氣條件和其他良好環境中使普遍使用鍍鋅。但不宜作摩擦零件。
鍍鎘：
與海洋性的大氣或海水接觸的零件及在70℃以上的熱水中,鎘鍍層比較穩定,耐蝕性強,潤滑性好,在稀鹽酸中溶解很慢,但在硝酸里卻極易溶解,不溶于堿,它的氧化物也不溶于水。
鎘鍍層比鋅鍍層質軟,鍍層的氫脆性小,附著力強,而且在一定電解條件下,所得到的鎘鍍層比鋅鍍層美觀。但鎘在熔化時所產生的氣體有毒,可溶性鎘鹽也有毒。
在一般條件下,鎘對鋼鐵為陰極性鍍層,在海洋性和高溫大氣中為陽極性鍍層。
應用：它主要用來保護零件免受海水或類似的鹽溶液以及飽和海水蒸氣的大氣腐蝕作用，航空、航海及電子工業零件、彈簧、螺紋零件很多都用鍍鎘。可以拋光、磷化和作油漆底層,但不能用作食具。
鍍鉻：
鉻在潮濕的大氣、堿、硝酸、硫化物、碳酸鹽的溶液以及有機酸中非常穩定,易溶于鹽酸及熱的濃硫酸。在直流電的作用下,如鉻層作為陽極則易溶于苛性鈉溶液。
鉻層附著力強,硬度高,800~1000V,耐磨性好,光反射性強,同時還有較高的耐熱性,在480℃以下不變色,500℃以上開始氧化,700℃則硬度顯著下降。其缺點鉻是硬、脆,容易脫落,當受交變的沖擊載荷時更為明顯。
并具有多孔性。金屬鉻在空氣中容易鈍化生成鈍化膜,因而改變了鉻的電位。因此鉻對鐵就成了陰極性鍍層。
應用：在鋼鐵零件表面直接鍍鉻作防防腐層是不理想 的,一般是經多層電鍍(即鍍銅→鎳→鉻）才能達到防銹、裝飾的目的。目前廣泛應用在為提高零件的耐磨性、修復尺寸、光反射以及裝飾燈方面。
鍍鎳：
鎳在大氣和堿液中化學穩定性好，不易變色，在溫度600°C以上時才被氧化。在硫酸和鹽酸中溶解很慢,但易溶于稀硝酸。在濃硝酸中易鈍化因而具有好的耐蝕性能。
鎳鍍層硬度高、易于拋光、有較高的光反射性并可增加美觀。其缺點是具有多孔性,為克服這一缺點,可采用多層金屬鍍層,而鎳為中間層。鎳對鐵為陰極性鍍層,對銅為陽極性鍍層。
應用：通常為了防止腐蝕和增加美觀用,所以般用于保護裝飾性鍍層上。銅制品上鍍鎳防腐較為理想，但由于鎳比較貴重,多用鍍銅錫合金代替鍍鎳。
至于四種電鍍最基本的區別
1、鍍鉻主要是提高表面硬度，美觀，防銹。鉻鍍層具有良好的化學穩定性，在堿、硫化物、硝酸和大多數有機酸中均不發生作用，但能溶于氫鹵酸(如鹽酸)和熱的硫酸中。因鉻不變色，使用時能長久保持其反射能力而優于銀和鎳。工藝一般都是電鍍。
2、鍍鎳主要是耐磨，防腐蝕，防銹，一般厚度較薄，工藝的話分電鍍和化學兩類。
3、鍍鋅主要是美觀 防銹。zn是活潑金屬，能與酸反應，所以耐腐蝕性較差,是三種中最便宜的。
成本方面的區別鍍鉻最貴,鎳其次,鋅最便宜,其中還要區分掛鍍、滾鍍等.掛鍍貴,滾鍍便宜
通過顏色來區分
鍍鉻亮白色，鍍鎳有一點發黃，鍍鋅銀白色（其實還有彩鋅，灰鋅，亞光鉻，亮光鉻，白鎳，黑鎳等等，說的越多更是傻傻分不清楚）
擴展知識：
1、電鍍生產主要以污水和污水中重金屬污染為主，國家已嚴厲控制電鍍行業的擴張，并且逐年削減。
2、我國電鍍加工主要是鍍鋅、鍍銅、鍍鎳、鍍鉻，其中鍍鋅占50%，鍍銅、鉻、鎳占30%。
3、如果用途是防止生銹，則可采用鍍鋅或鍍鎘；如果重點是為了防止磨損，鍍鎳或鍍鉻則是最佳選擇。
8種常見電鍍工藝了解一下
01、鍍鉻
鉻是一種微帶天藍色的銀白色金屬。它有很強的鈍化性能，大氣中很快鈍化，顯示出具有貴金屬的性質，所以鐵零件鍍鉻層是陰極鍍層。鉻層在大氣中很穩定，能長期保持其光澤，在堿、硝酸、硫化物、碳酸鹽以及有機酸等腐蝕介質中非常穩定，但可溶于鹽酸等氫鹵酸和熱的濃硫酸中。
鉻層硬度高，耐磨性好，反光能力強，有較好的耐熱性。在500°C以下光澤和硬度均無明顯變化；溫度大于500°C開始氧化變色；大于700°C才開始變軟。由于鍍鉻層的優良性能，廣泛用作防護-裝飾鍍層體系的外表層和機能鍍層。
02、鍍銅
鍍銅層呈粉紅色，質柔軟，具有良好的延展性、導電性和導熱性，易于拋光，經過適當的化學處理可得古銅色、銅綠色、黑色和本色等裝飾色彩。鍍銅易在空氣中失去光澤，與二氧化碳或氯化物作用，表面生成一層堿式碳酸銅或氯化銅膜層，受到硫化物的作用會生成棕色或黑色硫化銅，因此，作為裝飾性的鍍銅層需在表面涂覆有機覆蓋層。
03、鍍鎘
鎘是銀白色有光澤的軟質金屬，其硬度比錫硬，比鋅軟，可塑性好，易于鍛造和輾壓。鎘的化學性質與鋅相似，但不溶解于堿液中，溶于硝酸和硝酸銨中，在稀硫酸和稀鹽酸中溶解很慢。鎘的蒸汽和可溶性鎘鹽都有毒，必須嚴格防止鎘的污染。因為鎘污染后的危害很大，價格昂貴，所以通常采用鍍鋅層或合金鍍層來取代鍍鎘層。國內生產中應用較多的鍍鎘溶液類型有：氨羧絡合物鍍鎘、酸性硫酸鹽鍍鎘和氰化物鍍鎘。此外還有焦磷酸鹽鍍鎘、堿性三乙醇胺鍍鎘和HEDP鍍鎘等。
04、鍍錫
錫具有銀白色的外觀，原子量為118.7.密度為7.3g/cm3.熔點為231.89℃，原子價為二價和四價，故電化當量分別為2.12g/A·h和1.107g/A·h。錫具有抗腐蝕、無毒、易鐵焊、柔軟和延展性好等優點。
錫鍍層有如下特點和用途：
(1)化學穩定性高;
(2)在電化序中錫的標準電位紕鐵正，對鋼鐵來說是陰極性鍍層，只有在鍍層無孔隙時才能有效地保護基體;
(3) 錫導電性好，易焊;
(4) 錫從-130℃起結晶開始開始發生變異，到-300℃將完全轉變為一種晶型的同素異構體，俗稱”錫瘟”，此時已完全失去錫的性質;
(5) 錫同鋅、鎘鍍層一樣，在高溫、潮濕和密閉條件下能長成晶須，稱為長毛;
(6)鍍錫后在231.89℃以上的熱油中重溶處理，可獲得有光澤的花紋錫層，可作日用品的裝飾鍍層。
05、鍍鋅
鋅易溶于酸，也能溶于堿，故稱它為兩性金屬。鋅在干燥的空氣中幾乎不發生變化。在潮濕的空氣中，鋅表面會生成堿式碳酸鋅膜。在含二氧化硫、硫化氫以及海洋性氣氛中，鋅的耐蝕性較差，尤其在高溫高濕含有機酸的氣氛里，鋅鍍層極易被腐蝕。鋅的標準電極電位為-0.76V，對鋼鐵基體來說，鋅鍍層屬于陽極性鍍層，它主要用于防止鋼鐵的腐蝕，其防護性能的優劣與鍍層厚度關系甚大。
鋅鍍層經鈍化處理、染色或涂覆護光劑后，能顯著提高其防護性和裝飾性。隨著鍍鋅工藝的發展，高性能鍍鋅光亮劑的采用，鍍鋅已從單純的防護目的進入防護-裝飾性應用。
鍍鋅溶液有氰化物鍍液和無氰鍍液兩類。氰化物鍍液中分微氰、低氰、中氰、和高氰幾類。無氰鍍液有堿性鋅酸鹽鍍液、銨鹽鍍液、硫酸鹽鍍液及無氨氯化物鍍液等。氰化鍍鋅溶液均鍍能力好，得到的鍍層光滑細致，在生產中被長期采用。但由于氰化物劇毒，對環境污染嚴重，已趨向于采用低氰、微氰、無氰鍍鋅溶液。
06、鍍鎳
1、電鍍鎳層在空氣中的穩定性很高，由于金屬鎳具有很強的鈍化能力，在表面能迅速生成一層極薄的鈍化膜，能抵抗大氣、堿和某些酸的腐蝕。
2、電鍍鎳結晶極其細小，并且具有優良的拋光性能。經拋光的鎳鍍層可得到鏡面般的光澤外表，同時在大氣中可長期保持其光澤。所以電鍍層常用于裝飾。
3、鎳鍍層的硬度比較高，可以提高制品表面的耐磨性，在印刷工業中常用鍍鎳層來提高鉛表面的硬度。由于金屬鎳具有較高的化學穩定性，有些化工設備也常用較厚的鎳鍍層，以防止被介質腐蝕。鍍鎳層還廣泛的應用在功能性方面，如修復被磨損、被腐蝕的零件，采用刷鍍技術進行局部電鍍。采用電鑄工藝，用來制造印刷行業的電鑄版、唱片模以及其它模具。厚的鍍鎳層具有良好的耐磨性，可作為耐磨鍍層。尤其是近幾年來發展了復合電鍍，可沉積出夾有耐磨微粒的復合鎳鍍層，其硬度和耐磨性比鍍鎳層更高。若以石墨或氟化石墨作為分散微粒，則獲得的鎳-石墨或鎳-氟化石墨復合鍍層就具有很好的自潤滑性，可用作為潤滑鍍層。黑鎳鍍層作為光學儀器的鍍覆或裝飾鍍覆層亦都有著廣泛的應用。
4、鍍鎳的應用面很廣，可作為防護裝飾性鍍層，在鋼鐵、鋅壓鑄件、鋁合金及銅合金表面上，保護基體材料不受腐蝕或起光亮裝飾作用；也常作為其他鍍層的中間鍍層，在其上再鍍一薄層鉻，或鍍一層仿金層，其抗蝕性更好，外觀更美。在功能性應用方面，在特殊行業的零件上鍍鎳約1~3mm厚，可達到修復目的。特別是在連續鑄造結晶器、電子元件表面的模具、合金的壓鑄模具、形狀復雜的宇航發動機部件和微型電子元件的制造等方應用越來越廣泛。
07、鍍金
電鍍金鍍層耐蝕性強，導電性好，易于焊接，耐高溫，并具有一定的耐磨性(如摻有少量其他元素的硬金)，有良好的抗變色能力，同時金合金鍍層有多種色調，在銀上鍍金可防止變色。并且鍍層的延展性好，易拋光，故常用作裝飾性鍍層，如鍍首飾、鐘表零件、藝術品等。也廣泛應用于精密儀器儀表、印刷板、集成電路、電子管殼、電接點等要求電參數性能長期穩定的零件電鍍。但由于金的價格昂貴，應用受到一定限制。
08、鍍銀
該鍍層用于防止腐蝕，增加導電率、反光性和美觀。廣泛應用于電器、儀器、儀表和照明用具等制造工業。例如銅或銅合金制件鍍銀時，須先經除油去銹;再預鍍薄銀或浸入由氯化汞等配成的溶液中，進行汞化處理，使在制件表面鍍上一層汞膜;然后將制件作陰極，純銀板作陽極，浸入由硝酸銀和氰化鉀所配成的氰化銀鉀電解液中，進行電鍍。電器、儀表等工業還采用無氰鍍銀。電鍍液用硫代硫酸鹽、亞硫酸鹽、硫氰酸鹽、亞鐵氰化物等。為了防止銀鍍層變色，通常要經過鍍后處理，主要是浸亮、化學和電化學鈍化，鍍貴金屬或稀有金屬或涂覆蓋層等。
以上就是我們整理的鍍鋅、鍍鎘、鍍鉻、鍍鎳和8種電鍍工藝原理與特點匯總的資料。希望能對各位質量管理同仁有所幫助，可能有很多不足之處，歡迎各位質量同仁們多多提出自己的寶貴建議，歡迎留言！
中企檢測認證網提供iso體系認證機構查詢，檢驗檢測、認證認可、資質資格、計量校準、知識產權貫標一站式行業企業服務平臺。中企檢測認證網為檢測行業相關檢驗、檢測、認證、計量、校準機構，儀器設備、耗材、配件、試劑、標準品供應商，法規咨詢、標準服務、實驗室軟件提供商提供包括品牌宣傳、產品展示、技術交流、新品推薦等全方位推廣服務。這個問題就給大家解答到這里了，如還需要了解更多專業性問題可以撥打中企檢測認證網在線客服13550333441。為您提供全面檢測、認證、商標、專利、知識產權、版權法律法規知識資訊，包括商標注冊、食品檢測、第三方檢測機構、網絡信息技術檢測、環境檢測、管理體系認證、服務體系認證、產品認證、版權登記、專利申請、知識產權、檢測法、認證標準等信息，中企檢測認證網為檢測認證商標專利從業者提供多種檢測、認證、知識產權、版權、商標、專利的轉讓代理查詢法律法規，咨詢輔導等知識。
本文內容整合網站：百度百科、搜狗百科、360百科、知乎、市場監督總局
免責聲明：本文部分內容根據網絡信息整理，文章版權歸原作者所有。向原作者致敬！發布旨在積善利他，如涉及作品內容、版權和其它問題，請跟我們聯系刪除并致歉！
