在DFMEA開發中，一般使用方框圖/邊界圖確定分析的范圍，包括分析范圍內的組件和零件及其接口，以及與客戶,制造商,服務商等外部接口，并通過邊界圖展示產品各系統元素之間的物理和邏輯關系。
另外，邊界圖的輸出是作為P圖的輸入，虛線框外部的接口為P圖的干擾因素；由此可見，邊界圖對我們的FMEA意義重大。

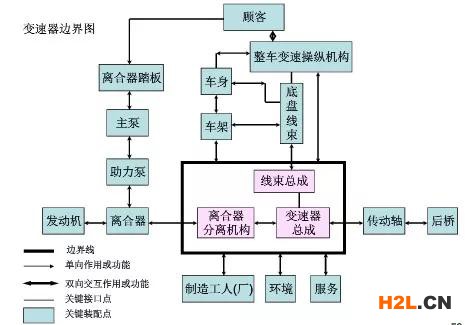

簡單的方框圖/邊界圖，可用箭頭表明相互作用，方框是實際功能，虛線框表明FMEA的邊界（范圍）。
如圖所示：
如何畫出一個完整的邊界圖呢？
1. 首先用邊界圖定義分析項目的范圍。
對于我們的研究對象，我們可以用虛線或粗的實線給它圈起來。

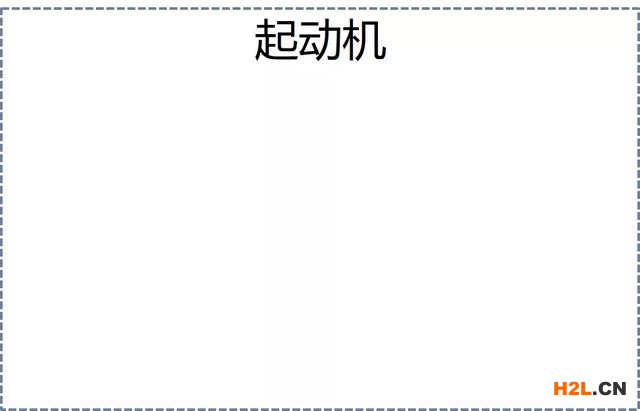

比如對于發動機上的交流啟動機：
2. 然后識別出外部接口，外部接口包括以下幾種：
- 物理接觸（例如，支架、螺栓、夾子和各種類型的連接器）
- 物質交接（例如，氣動流體、液壓流體或任何其他流體或材料交換）
- 能量傳遞（例如，傳熱、摩擦或運動傳遞、例如鏈節或齒輪）
- 信息交換（例如，計算機輸入或輸出、線束、電信號或任何其他類型的信息交換安全項目）
- 人-機（例如，控制、開關、反應，顯示，警告，設置，進入/退出）

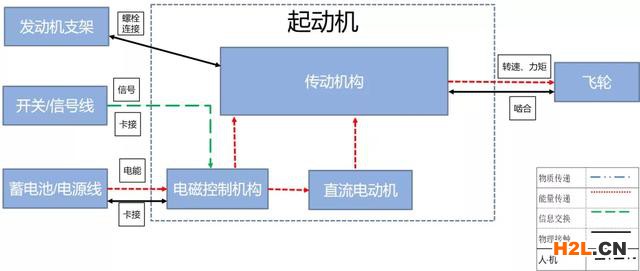

可以用不同的顏色或者線條來代表不同的接口，示例：

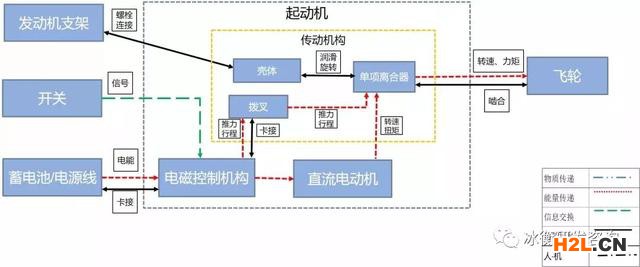

3. 最后再確定內部元素的物理及邏輯關系。
內部實線框按結構層次展開，如系統、組件及零件。
第一層系統，第二層組件，第三層零件，零件層通常是最底層次。是否需要展開到零件層次，是由設計責任所決定的。也就是說展開至有設計責任的層次就行了，你沒有設計責任，就不用再往下展開了。
總結：
使用邊界圖確定分析的范圍, 并確定分析范圍內的組件和零件及其接口，以及與客戶、制造商、服務商等外部接口，并通過邊界圖展示產品各系統元素之間的物理和邏輯關系，為P參數圖和功能分析做好準備。
