在申請外觀專利的時候，外觀設計專利的圖片是有要求的，其中包括對圖片尺寸、圖片大小、圖片展示內容和圖片設計。
當年我們了解了這些要求后，就可以更好的準備好外觀設計專利申請的文件，這樣可以提升我們專利申請通過率。
一、外觀專利申請圖片要求
1、就立體產品的外觀設計而言，產品設計要點涉及六個面的，應當提交六面正投影視圖;產品設計要點僅涉及一個或幾個面的，應當至少提交所涉及面的正投影視圖和立體圖，并應當在簡要說明中寫明省略視圖的原因。
2、就平面產品的外觀設計而言，產品設計要點涉及一個面的，可以僅提交該面正投影視圖;產品設計要點涉及兩個面的，應當提交兩面正投影視圖。必要時，申請人還應當提交該外觀設計產品的展開圖、剖視圖、剖面圖、放大圖以及變化狀態圖。
3、申請人可以提交參考圖，參考圖通常用于表明使用外觀設計的產品的用途、使用方法或者使用場所等。色彩包括黑白灰系列和彩色系列。
對于簡要說明中聲明請求保護色彩的外觀設計專利申請，圖片的顏色應當著色牢固、不易褪色。
二、外觀專利圖片大小、尺寸要求外
觀專利申請的圖片或者照片要求圖形尺寸不得大于15 cm×22cm且不小于3cm×8cm，當圖形縮小到2/3時，仍然可以使產品外觀輪廓的細節方面清晰。
三、外觀設計專利圖片其他要求
1、圖片需清晰可辯。通常設計產品可分為平面設計產品和三維設計產品。這兩類產品在申請外觀專利時所提交的照片要求是不同的，但兩者圖片須要情形，可以分辨。
2、當一個產品設計點只涉及一個面時，它可以是一個正投影視圖(主視圖);當一個產品設計點涉及兩個面時，它應該是兩個面的正投影視圖(前面視圖和背面視圖)。當一個產品設計點涉及六個面時，它應該是一個六面正投影視圖(主視圖、 后視圖、左視圖、右視圖、俯視圖和仰視圖);當產品設計點只包含一個或兩個面時，只提交所涉及的表面的正視圖和立體視圖。
3、圖片是一個能反映外觀設計產品的效果呈現，除了圖片的完整性、無瑕疵外，其次，我們也要請求保護色彩，對圖片的基本情況進行簡要的描述。
4、照片應使鏡片位于正面產品的中心，正投影視圖的比例應相同，投影關系應相應。產品和背景應具有適當的亮度差異，并應避免強光、反射、陰影、反射、襯里。
5、圖片應用顏色牢固且不易褪色的顏料繪制。陰影線、指示線、虛線、中心線、尺寸線等不應出現在視圖中。視圖線應均勻光滑，不應太薄或鋸齒狀呈現。
6、繪圖要求應按照技術和機械制圖標準繪制，不得使用繪圖工具和黑色墨水，不得使用鉛筆、蠟筆、圓珠筆，不得使用藍圖、草圖或油印。顏色不得使用。
四、外觀專利申請圖片示范
1、外觀專利申請圖片， 六面正投影視圖(又稱為“六視圖”)六視圖的意思是一個圖的六個面，可見這個圖是一個立體，六視表示著它擁有“主視圖”、“后視圖”、“左視圖”、“右視圖”、“俯視圖”、“仰視圖”。在一個空間內，通過六個不同的角度來看產品的外觀設計。

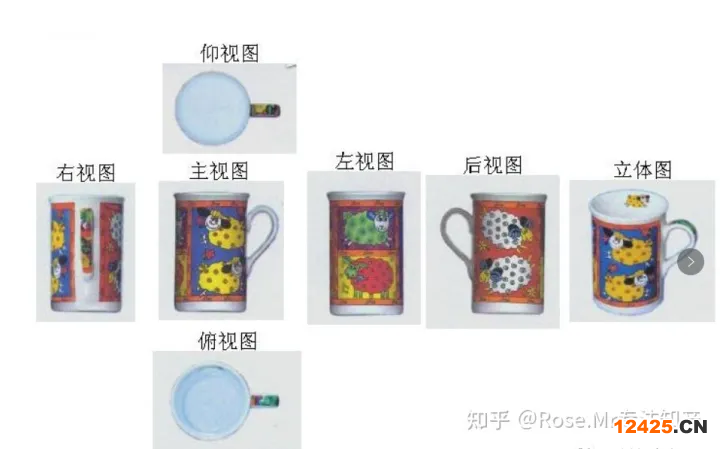

2、杯子外觀專利申請的六視圖參照下圖所示，六視圖可以理解為將一個物品放置在設置有六個投影面的正六面體空間里，然后在面向物體的六個方向分別照射來一束光，在光面向的投影面上。
根據《審查指南》主視圖所對應的面應當是使用時通常朝向消費者的面或者最大程度反映產品的整體設計的面，因此，在帶杯把的杯子的主視圖中將杯把放在了右側邊。
按照案例1中的投影方法，即主與后、左與右、俯與仰視圖對稱的規律，便可得到后視圖中杯把在左側，俯仰視圖中杯把在左側在右側，右視圖中杯把在前側，左視圖中杯把在后側的結論，從而可快速繪制出杯子的六視圖。
