什么是FTA?
Fault Tree Analysis縮寫為FTA，故障樹分析。FTA由貝爾實驗室的H.A. Watson所開發， 1984年博帕爾事件和1988年阿爾法鉆井平臺爆炸等事件后，OSHA在1992年發布29CFR1910.119中將故障樹分析視為是流程危害分析(PHA)的一種可行作法。與FMEA相比，故障樹分析(FTA)是識別系統中哪一部分與特定失效有關的“自上而下”的方法(在如何理解失效模式與影響分析(FMEA)?中我們提到FMEA是“自下而上”的可靠性分析工具)。對于FTA，這個事件通常是系統性能、安全或其他重要操作屬性的攫取或降級。故障樹用于識別復雜系統中的設計問題。故障樹與FMEA是互補的。故障樹分析的最終結果是以圖形方式顯示可識別故障模式下可能導致系統故障的事件組合的圖表。

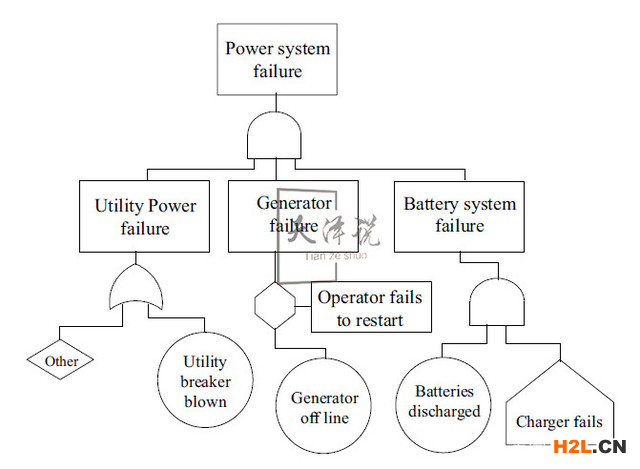

電力系統故障樹
故障樹如果做得好，也可以作為一個有價值的工程文件，描述系統在各種故障條件下如何運行，為更詳細的可靠性和安全性分析提供了必要的文件。在工程設計中主要使用故障樹來幫助識別潛在的設計弱點，故障樹在調查故障或事故原因時也具有重要價值。FTA通常用于系統的安全分析，也可用于可用性和可維護性分析。
故障樹分析過程
故障樹分析步驟
當FTA應用于系統設計時，流程開始于識別 “系統故障事件”。然后，審查團隊研究系統操作并深入了解系統應如何工作。審查團隊然后試圖找出發生特定問題所有的可能方式。對于識別的每個項目，該過程一直持續到圖表上識別出觸發事件或基本故障。

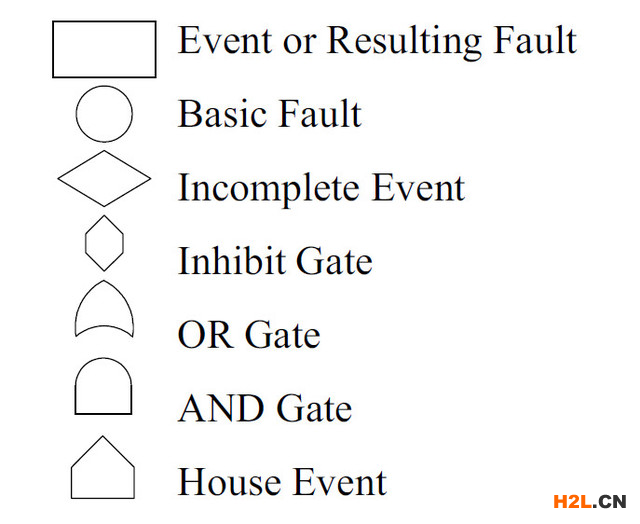

故障樹符號
故障樹符號
在故障樹的底部是“基本故障”和“觸發事件”，通常被認為是任何故障的根本原因?；竟收嫌脠A圈表示，觸發事件用房屋形符號表示。
定性與定量故障樹分析
定性分析：事件發生的可能性及其影響因素、輸入事件或其發生頻率未得到解決。這種方法是對事件/故障的詳細分析。定量分析：詳細模擬整個產品、過程或系統，分析絕大多數基本事件(無論是故障還是事件)的發生概率。
故障樹分析應用
了解最上方事件和下方不希望出現狀態之間的關系;
顯示系統對于系統安全/可靠度規范的符合程度;
針對造成最上方事件的各原因列出優先次序;
監控及控制復雜系統的安全性能;
協助設計系統。故障樹分析可以作為設計工具，創建輸出或較低層模組的需求;
診斷工具，可以用來識別及修正會造成最上方事件的原因，有助于創建診斷手冊或是診斷程序。
FTA與FMEA
FTA是自上而下的，F(xiàn)MEA是自下而上的分析方法;
安全標準通常要求單一故障，并且在某些情況下需要多重故障分析，F(xiàn)MEA完成單一故障，F(xiàn)TA可以完成單個和多個故障分析;
FMEA是全面識別基本事件或危害的方法，F(xiàn)TA是對不良事件進行因果分析的方法;
任何在FMEA中發現的導致故障樹頂部事件的單一故障必須表現為單點故障;
在FTA中發現的單點故障也應該在FMEA中出現。
