魚骨圖是由日本管理大師石川馨先生所發明出來的，故又名石川圖。魚骨圖是一種發現問題“根本原因”的方法，它也可以稱之為“Ishikawa”或者“因果圖”。這個圖能應用的地方比較多，也有讀者留言想要了解，那么今天大家一起學習一下吧。
2魚骨圖定義
問題的特性總是受到一些因素的影響，我們通過頭腦風暴法找出這些因素，并將它們與特性值一起，按相互關聯性整理而成的層次分明、條理清楚，并標出重要因素的圖形就叫特性要因圖。因其形狀如魚骨，所以又叫魚骨圖(以下稱魚骨圖)，它是一種透過現象看本質的分析方法。同時，魚骨圖也用在生產中，用來形象地表示生產車間的流程。
3魚骨圖的三種類型
A、整理問題型魚骨圖(各要素與特性值間不存在原因關系，而是結構構成關系)B、原因型魚骨圖(魚頭在右，特性值通常以“為什么……”來寫)C、對策型魚骨圖(魚頭在左，特性值通常以“如何提高/改善……”來寫)。
4魚骨圖的制做
1、分析問題原因/結構A、針對問題點，選擇層別方法(如：人、機、料、法、環等)B、按頭腦風暴分別對各層別類別找出所有可能原因(因素)C、將找出的各要素進行歸類、整理，明確其從屬關系D、分析選取重要因素E、檢查各要素的描述方法，確保語法簡明、意思明確
2、分析要點a、確定大要因(大骨)時，現場作業一般從“人機料法環”著手,管理類問題一般從“人事時地物”層別，應視具體情況決定。b、大要因必須用中性詞描述(不說明好壞)，中、小要因必須使用價值判斷(如…不良)。c、腦力激蕩時，應盡可能多而全地找出所有可能原因，而不僅限于自己能完全掌控或正在執行的內容。對人的原因，宜從行動而非思想態度面著手分析。d、中要因跟特性值、小要因跟中要因間有直接的原因-問題關系，小要因應分析至可以直接下對策。e、如果某種原因可同時歸屬于兩種或兩種以上因素，請以關聯性最強者為準(必要時考慮三現主義：即現時到現場看現物，通過相對條件的比較，找出相關性最強的要因歸類。)f、選取重要原因時，不要超過7項，且應標識在最末端原因。
5魚骨圖繪圖過程
A、填寫魚頭(按為什么不好的方式描述)，畫出主骨B、畫出大骨，填寫大要因C、畫出中骨、小骨，填寫中小要因D、用特殊符號標識重要因素
要點：繪圖時，應保證大骨與主骨成60度夾角，中骨與主骨平行
6魚骨圖的使用步驟
1、查找要解決的問題2、把問題寫在魚骨的頭上
3、召集同事共同討論問題出現的可能原因，盡可能多地找出問題4、把相同的問題分組，在魚骨上標出5、根據不同問題征求大家的意見，總結出正確的原因6、拿出任何一個問題，研究為什么會產生這樣的問題7、針對問題的答案再問為什么?這樣至少深入五個層次(連續問五個問題)8、當深入到第五個層次后，認為無法繼續進行時，列出這些問題的原因，而后列出至少20個解決方法。
7魚骨圖案例分析

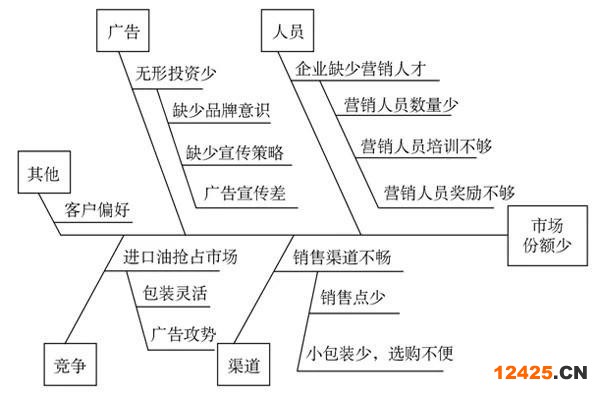

魚骨圖分析法是咨詢人員進行因果分析時經常采用的一種方法，其特點是簡捷實用，比較直觀。例：現以某煉油廠情況作為實例，采用魚骨圖分析法對其市場營銷問題進行解析。(如圖所示)
圖中的“魚頭”表示需要解決的問題，即該煉油廠產品在市場中所占份額少。根據現場調查，可以把產生該煉油廠市場營銷問題的原因，概括為5類。即人員、渠道、廣告、競爭和其它。在每一類中包括若干造成這些原因的可能因素，如營銷人員數量少、銷售點少、缺少宣傳策略、進口油廣告攻勢等。
第一步：列出原因將上述5類原因及其相關因素分別以魚骨分布態勢展開，形成于骨分析圖。
第二步：找出原因下一步的工作是找出產生問題的主要原因，為此可以根據現場調查的數據，計算出每種原因或相關因素在產生問題過程中所占的比重，以百分數表示。例如，通過計算發現，“營銷人員數量少”，在產生問題過程中所占比重為35%，“廣告宣傳差”為18%，“小包裝少”為25%，三者在產生問題過程中共占78%的比重，可以被認為是導致該煉油廠產品市場份額少的主要原因。
最后一步：分析原因如果我們針對這三大因素提出改進方案，就可以解決整個問題的78%。該案例也反映了“20:80原則”，即根據經驗規律，20%的原因往往產生80%的問題，如果由于條件限制，不能100%解決問題，只要抓住占全部原因20%，就能夠取得80%解決問題的成效。
