魚骨圖是由日本管理大師石川馨先生所發展出來的，故又名石川圖。魚骨圖是一種發現問題“根本原因”的方法，它也可以稱之為“因果圖”。魚骨圖原本用于質量管理。
一、魚骨圖定義
問題的特性總是受到一些因素的影響，我們通過頭腦風暴找出這些因素，并將它們與特性值一起，按相互關聯性整理而成的層次分明、條理清楚，并標出重要因素的圖形就叫特性要因圖。因其形狀如魚骨，所以又叫魚骨圖(以下稱魚骨圖)，它是一種透過現象看本質的分析方法。同時，魚骨圖也用在生產中，用來形象地表示生產車間的流程。
頭腦風暴法(Brain StormingBS)：一種通過集思廣益、發揮團體智慧，從各種不同角度找出問題所有原因或構成要素的會議方法。BS有四大原則：嚴禁批評、自由奔放、多多益善、搭便車。
二、魚骨圖的三種類型

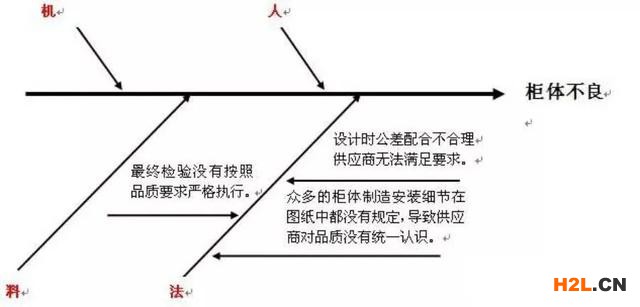

A、整理問題型魚骨圖(各要素與特性值間不存在原因關系，而是結構構成關系)
B、原因型魚骨圖(魚頭在右，特性值通常以“為什么……”來寫)
C、對策型魚骨圖(魚頭在左，特性值通常以“如何提高/改善……”來寫)
三、魚骨圖制作
制作魚骨圖分兩個步驟：分析問題原因/結構、繪制魚骨圖。
1、分析問題原因/結構。
A、針對問題點，選擇層別方法(如人機料法環等)。
B、按頭腦風暴分別對各層別類別找出所有可能原因(因素)。
C、將找出的各要素進行歸類、整理，明確其從屬關系。
D、分析選取重要因素。
E、檢查各要素的描述方法，確保語法簡明、意思明確。
分析要點：
a、確定大要因(大骨)時，現場作業一般從“人機料法環”著手,管理類問題一般從“人事時地物”層別，應視具體情況決定;
b、大要因必須用中性詞描述(不說明好壞)，中、小要因必須使用價值判斷(如…不良);
c、腦力激蕩時，應盡可能多而全地找出所有可能原因，而不僅限于自己能完全掌控或正在執行的內容。對人的原因，宜從行動而非思想態度面著手分析;
d、中要因跟特性值、小要因跟中要因間有直接的原因-問題關系，小要因應分析至可以直接下對策;
e、如果某種原因可同時歸屬于兩種或兩種以上因素，請以關聯性最強者為準(必要時考慮三現主義：即現時到現場看現物，通過相對條件的比較，找出相關性最強的要因歸類。)
f、選取重要原因時，不要超過7項，且應標識在最未端原因;
2、魚骨圖繪圖過程
A、填寫魚頭(按為什么不好的方式描述)，畫出主骨
B、畫出大骨，填寫大要因
C、畫出中骨、小骨，填寫中小要因
D、用特殊符號標識重要因素
要點：繪圖時，應保證大骨與主骨成60度夾角，中骨與主骨平行
四、魚骨圖使用步驟
(1)查找要解決的問題;
(2)把問題寫在魚骨的頭上;
(3)召集同事共同討論問題出現的可能原因，盡可能多地找出問題;
(4)把相同的問題分組，在魚骨上標出;
(5)根據不同問題征求大家的意見，總結出正確的原因;
(6)拿出任何一個問題，研究為什么會產生這樣的問題?
(7)針對問題的答案再問為什么?這樣至少深入五個層次(連續問五個問題);
(8)當深入到第五個層次后，認為無法繼續進行時，列出這些問題的原因，而后列出至少20個解決方法。
五、魚骨圖的妙用
1) QC手法之一，因其形狀似魚刺，得名魚骨圖。魚骨圖由石川馨提出，故又名石川圖。
2) 魚骨圖最主要用于對缺陷根本原因的查找。它同樣可用于對策研究及歸納總結。
3) 運用魚骨圖時需進行腦力激蕩方式，鼓勵集思廣益。
六、魚骨圖案例分析
魚骨圖分析法是咨詢人員進行因果分析時經常采用的一種方法，其特點是簡捷實用，比較直觀。現以某煉油廠情況作為實例，采用魚骨圖分析法對其市場營銷問題進行解析，(具體如圖所示)
圖中的“魚頭”表示需要解決的問題，即該煉油廠產品在市場中所占份額少。根據現場調查，可以把產生該煉油廠市場營銷問題的原因，概括為5類。即人員、渠道、廣告、競爭和其它。在每一類中包括若干造成這些原因的可能因素，如營銷人員數量少、銷售點少、缺少宣傳策略、進口油廣告攻勢等。將5類原因及其相關因素分別以魚骨分布態勢展開，形成于骨分析圖。
下一步的工作是找出產生問題的主要原因，為此可以根據現場調查的數據，計算出每種原因或相關因素在產生問題過程中所占的比重，以百分數表示。例如，通過計算發現，“營銷人員數量少”，在產生問題過程中所占比重為35%，“廣告宣傳差”為18%，“小包裝少”為25%，三者在產生問題過程中共占78%的比重，可以被認為是導致該煉油廠產品市場份額少的主要原因。如果我們針對這三大因素提出改進方案，就可以解決整個問題的78%。該案例也反映了“20:80原則”，即根據經驗規律，20%的原因往往產生80%的問題，如果由于條件限制，不能100%解決問題，只要抓住占全部原因20%，就能夠取得80%解決問題的成效。
七、畫一次魚骨圖

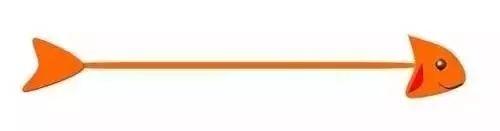

1.畫一條主干骨及魚頭，魚頭可以自己制作，也可以網上下一個。

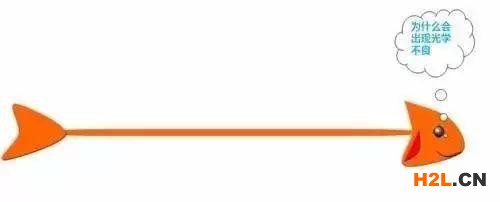

2.將要解決的問題寫在魚頭之上

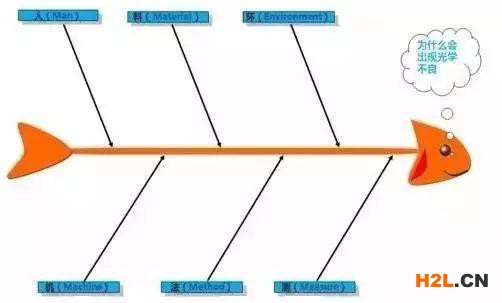

3.畫大骨，一般畫六條大骨，與主骨呈60度角。這六條大骨就是分析問題的六個方面，“人、機、料、法、環、測”，即“5M1E”
4.召集會議，針對問題，利用頭腦風暴進行檢討。盡可能多的提出問題可能的原因，過程中不反對，不打擊。將所有原因整理列出，共同討論，去除重復及沒有意義的原因
5.將主要原因按照“人、機、料、法、環、測”分類，分別填入六個大骨，然后再逐一討論，找出最可能的原因，進行標注。
頭腦風暴過程中，切不可打斷別人的發言，不批評不反對，防止真因被扼殺。
