隨著航電系統的日趨模塊化和智能化，對于航電系統的驗證測試要求也越來越高。對于飛機供電的驗證，可以通過使用示波器、功率分析儀等設備來進行測量;而對于機載用電設備的驗證，則需要使用電源來模擬各種復雜供電狀況，檢驗設備是否滿足各種工況的應用要求。這兩方面，目前國內都普遍采用GJB181B的測試標準。這是國內軍機供電特性方面的基礎標準，也是機載用電設備驗證的基礎標準。
Q： 能否使用直流電源進行GJB181B的直流項目測試？
A： 不能！
不能直接使用市面上常規直流電源來進行GJB181B的直流項目測試，這是因?yàn)樵跍y(cè)試過程中有很多的測試項目對于電源的電壓變化控制有很高的要求，超出了常規直流電源的能力。例如在LDC105和LDC302這兩項關于電壓瞬變的測試項目中，都有定義電壓從穩態值到暫態值的變化應當在1ms以內完成，換算成電壓斜率即是要求將近30V/ms的上升及下降斜率;在LDC201關于轉換工作時供電中斷的測試項目中，更是定義了電壓應當在0.25ms內實現從穩態到0V以及從0V到穩態的變換，這就要求電源能夠達到120V/ms的電壓變化斜率。而常規直流電源的電壓斜率一般在幾伏每毫秒，無法滿足要求;交直流電源的電壓斜率一般在幾百伏每毫秒乃至更高，因此AMETEK程控電源提供的方案是直接使用一臺交直流兩用電源，讓其工作在直流模式下以滿足相應的要求。
圖1 AMETEK程控交流電源執行LDC201測試項目

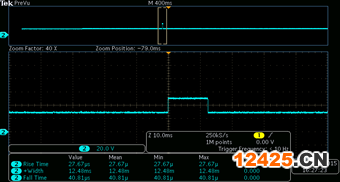

圖1.AMTEK程控交流電源執行從28V跌落至0V維持50ms后跳回至28V。從該波形圖中可以看到，其下降和上升時間均控制在0.02ms以內，比指南中要求的0.25ms還要快上一個數量級。而基于如此快的電壓斜率，其可實現LDC105里電壓瞬變的要求，能夠近乎完美地控制其輸出電壓持續時間在12.5ms的50V脈沖，同時也證明了該電源能夠支持到0.1ms的持續時間分辨率。
圖2 AMETEK程控交流電源輸出從29V跳變至50V維持12.5ms

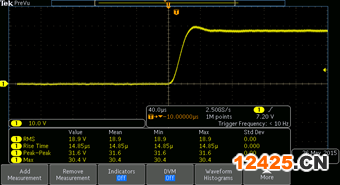

當電壓變化斜率較快的時候容易產生過沖問題，過大的過沖甚至可能會造成待測物的損壞，而AMTEK程控交流電源的輸出過沖控制的很好。AMETEK程控交流電源輸出從0V到28V的電壓變化在0.02毫秒內完成，電壓瞬值最高點在30.4V。從28V到0V的電壓變化過沖表現也與此類似。
圖3 阿美特克程控交流電源從0V跳至28V過沖
