原標題：電子煙專利技術洞察報告
電子煙是一種低壓的微電子霧化設備，通過可充電的鋰電池產生電流，將霧化器中的煙油霧化，模擬吸煙時產生的煙霧。電子煙燃燒后產生的有害物遠少于卷煙，屬于卷煙的減害替代品，受到商家和消費者的喜愛。本文旨在從專利角度對電子煙行業簡單評述。
中概股，在美股市上市的中國公司。
隨著國際局勢的變幻，2022年3月10日晚，美國證券交易委員會(SEC)宣布，五家中概股加入臨時被識別清單，SEC有權將其從交易所摘牌。由此，眾多中概股遭到血洗，數日內持續暴跌，驟變“中丐股”。“霧芯科技(rlx.us)”為其中典型代表，股價跌到不到歷史最高價的十分之一。
吸煙有害健康，炒股讓人愁腸，股價高低自有資本市場決定。本文作者找出數月前對電子煙的專利報告修訂，旨在從專利角度對電子煙行業簡單評述，管中窺豹，以供參考。
前言
電子煙是一種低壓的微電子霧化設備，通過可充電的鋰電池產生電流，將霧化器中的煙油霧化，模擬吸煙時產生的煙霧。電子煙燃燒后產生的有害物遠少于卷煙，屬于卷煙的減害替代品，受到商家和消費者的喜愛。
專利文獻作為世界上反映科學技術發展最迅速、最全面、最系統的信息資源，不僅能幫助產業鏈各環節的研發人員了解最新技術研發動態，還能節約企業超過40% 的研發經費以及縮短60% 的研發時間。據世界知識產權組織統計，每年全球95% 的科研成果都是以專利形式公布于世，而專利的數量和分布態勢能夠反映出一個國家或地區的科技技術發展水平及最新動態。并且專利數據容易獲取，能夠?yàn)榧夹g(shù)發展分析提供客觀、科學的依據。基于此，作者將從專利維度淺析電子煙技術創新發展趨勢。
一、電子煙市場概要

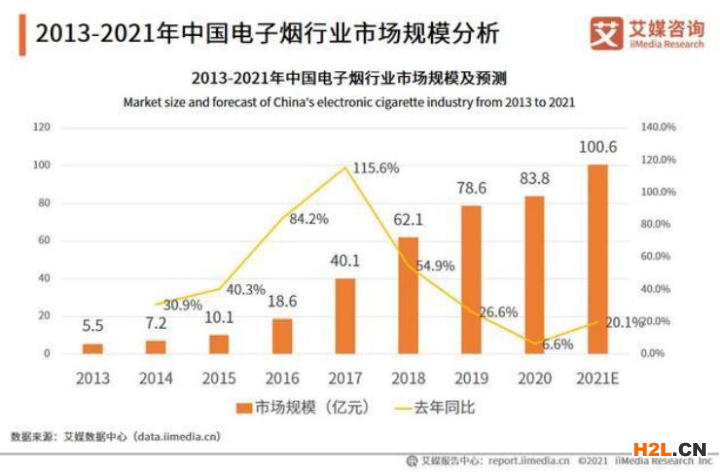

據艾瑞咨詢、高盛投資等公司調查顯示，中國煙草消費量自2016年起明顯下降，同時15 歲以上人群吸煙率從2010 年的28.1%下降至2018 年的26.6%。近年來，國內電子煙行業發展迅速，規?？傮w呈不斷上升趨勢。調查數據顯示，中國電子煙市場規模從2013年的5.5億元快速擴大至2020年的83.8億元，八年年均復合增長率高達72.5%。目前中國擁有世界第一的煙民數量，但電子煙滲透率卻不足1%,潛在用戶規模巨大。在這樣的背景下，中國電子煙市場快速崛起，國內電子煙市場尚處于增量競爭階段，品牌商需要快速搶占市場，塑造品牌形象。
2021年11月26日，國務院發布關于修改《中華人民共和國煙草專賣法實施條例》的決定，增加一條作為第六十五條：“電子煙等新型煙草制品參照本條例卷煙的有關規定執行”，以加強對電子煙等電子煙制品監管。意味著電子煙已經得到監管部門的正面認可，取得正式身份，告別了野蠻生長的時期，迎來嶄新的時代。
二、電子煙技術概要

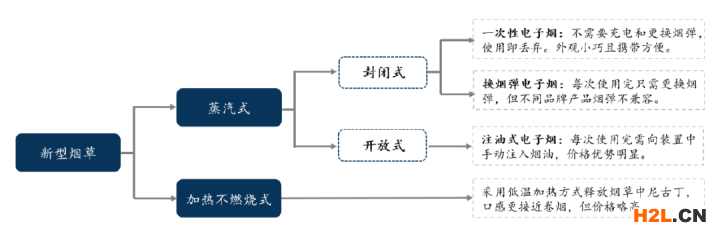

從結構和功能上來看，電子煙分為蒸汽式和加熱不燃燒式，蒸汽式又分為封閉式和開放式，簡要特點如下圖所示。
目前，電子霧化煙中封閉系統產品為主導。2019年封閉系統產品占電子霧化煙市場的74.1%，2023年封閉系統產品在電子霧化煙中市場份額有望提升至97.1%，占據主導地位。

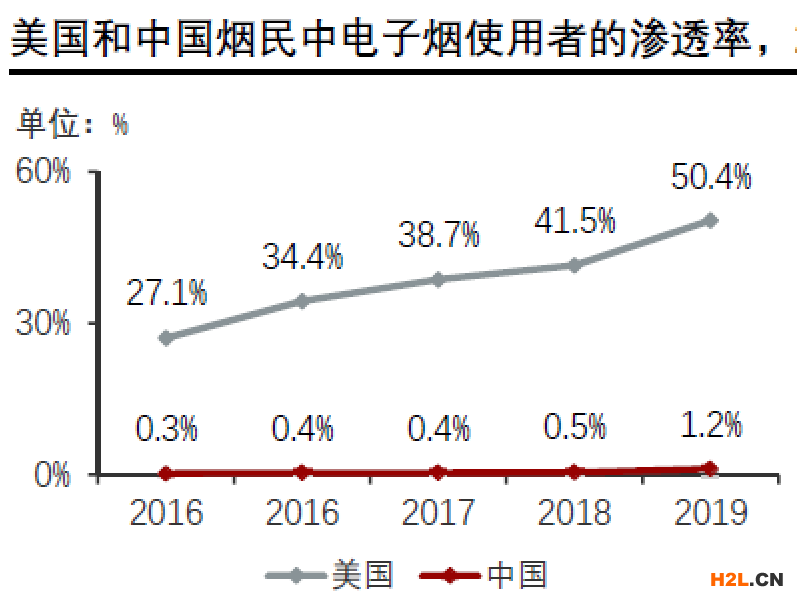

中國封閉式電子煙在煙民中的滲透率加速增長，封閉式電子煙接受度增加驅動電子煙行業增長。
封閉式電子煙中，換彈式電子煙因其危害較小、口感豐富、攜帶方便、換油便捷，成為中國最主要的電子煙種類，2019年零售額占中國電子煙市場的74%，本報告以此為例簡要說明其工作技術原理。

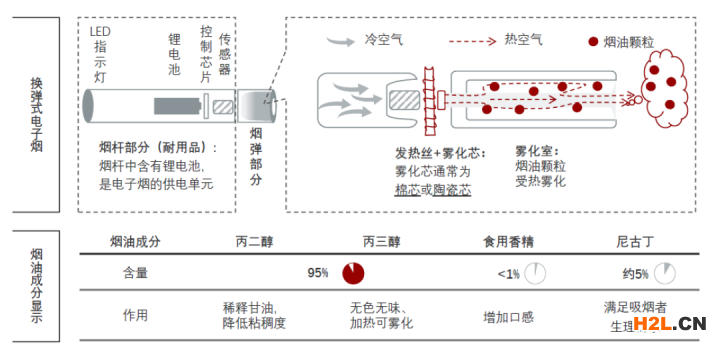

主要包括三個部分：電池、霧化器和煙油。進一步細分為電池原材料(電池、電芯和控制電路)、霧化器原材料(塑料、玻璃、五金和發熱電阻)和煙油原材料三個部分。核心器件為霧化器，其性能的優劣直接影響電子煙煙液的霧化效率、氣溶膠特性、功效與安全性，是國內外電子煙廠商專利布局的重中之重。電子煙霧化器主要有三種技術，分別是陶瓷霧化芯技術、金屬網格加熱技術和蒸汽煙技術。
傳感器感知?dú)饬鞯牧鲃?dòng)，通過控制芯片監測觸發氣流傳感開關，電子煙開始工作，LED指示燈亮起。
發熱絲和霧化芯將電能轉化為熱能，向霧化室輸送熱量，加熱冷空氣。
熱空氣經過霧化室進氣道，通過熱傳遞將煙油蒸發，混合煙霧被使用者吸入口中，完成吸煙過程。
中國國內市場，產品研發以推動產品的更新和迭代為主，抽吸體驗如口感、口味、有無漏油、有無糊芯是影響電子煙用戶最重要的功能指標，為提高電子煙的口感和吸引力，電子煙企業在煙油和煙彈設計上進行突破升級。
三、電子煙專利概要
1整體專利概況
本報告利用智慧芽專利數據庫進行檢索，通過公開的專利數據檢索分析專利趨勢，專利數據的檢索日期為：2021年11月26日。出于專利侵權方面考慮，檢索2001年后申請的維持有效或者審查中的專利，無效的專利未予分析。
本報告中專利分析對象包括中國、美國、EPO、日本、韓國等在內的超過100個國家和地區的發明和實用新型專利，不包括外觀設計專利。
在本報告中，采用技術主題+關鍵詞+分類號進行檢索，相應條件如下：
檢索結果顯示，共49000余件申請，排除已經失效部分剩余35000余件，其中:授權24000件，實質審查8000件，公開3000件。
簡要分析如下：
申請時間趨勢：由于產品在市場接受度提高的原因，2011年開始，申請量爆發，時至今日，申請量仍然居高不下，是相當熱門的賽道。

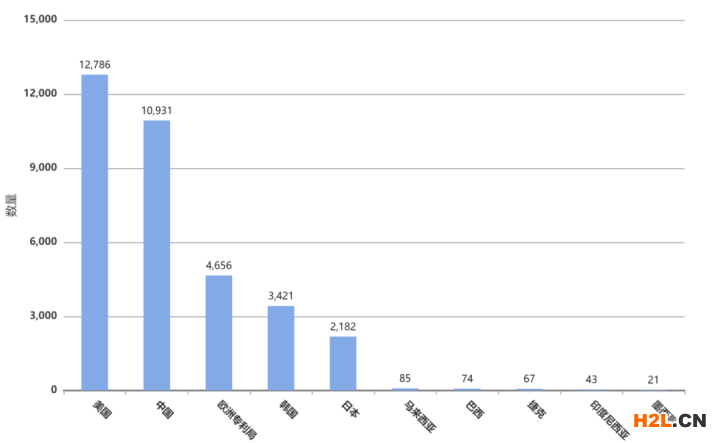

申請地域趨勢，美國、中國兩個大的電子煙消費市場，同時專利制度保護嚴格，是專利申請量最大的地方。

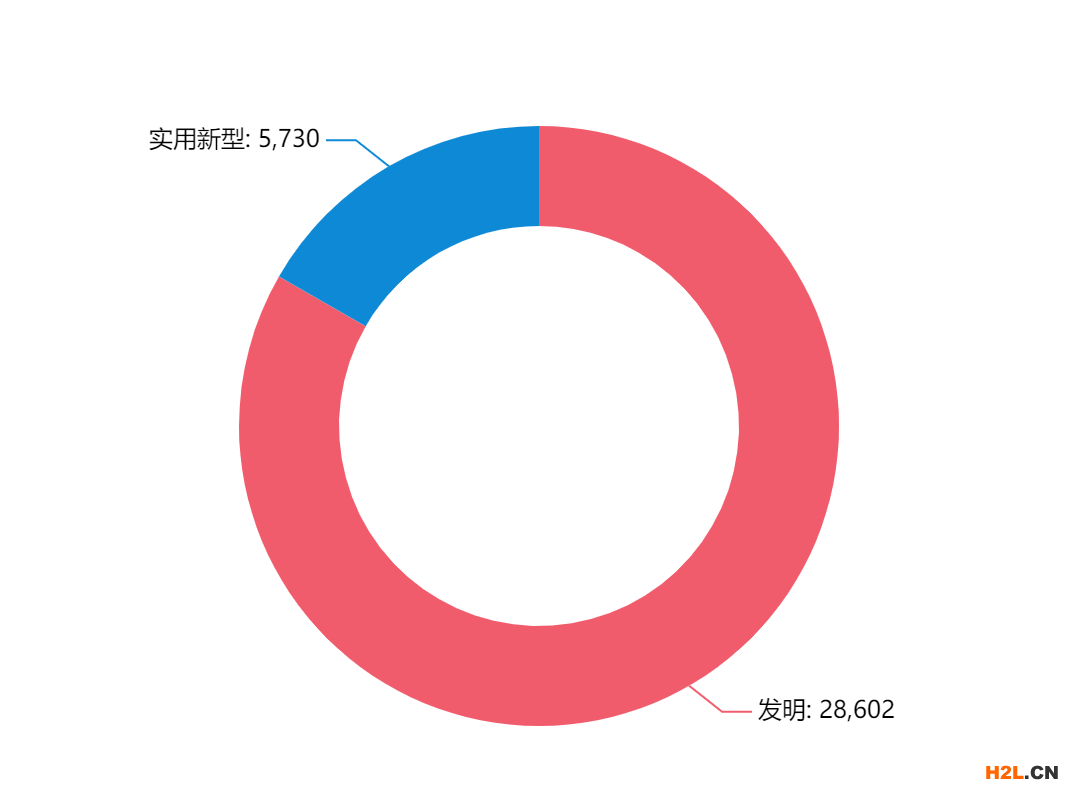

專利申請類型上來看，發明比例高于實用新型，說明各申請人對技術比較重視，多數申請發明專利以獲得更長的保護期限。
2核心組件“霧化器”專利情況

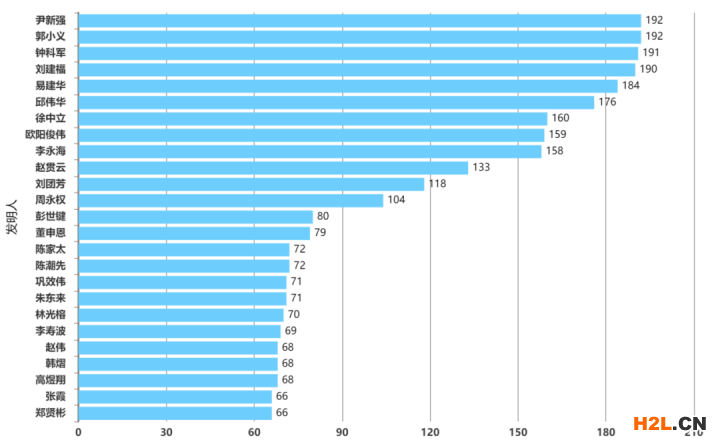

以核心創新組件“霧化器”檢索式“TACD:(電子煙) AND IPC:(B05B1 OR A24F42 OR A24F40 OR A61M15/06)”檢索，得到7000余件同族中國專利申請。申請量和發明人前25名，基本反映此賽道研發力度深度玩家所在，主要發明人是本行業研發精英所在。
3電子煙行業專利糾紛
由于之前電子煙在國內監管規則還不明朗，產業不夠明確，中國專利訴訟情況不多見，多以外觀設計專利侵權糾紛為主。
深圳霧芯科技有限公司與深圳映卓科技有限公司，深圳麥克韋爾霧化科技有限公司、麥克斯(深圳)電子科技有限公司、來孝鋒，MAX迷霧電子煙，東莞市歐美斯科技有限公司、佑象科技(深圳)有限公司、芙麥科技(東莞)有限公司之間的專利糾紛，均是外觀設計專利侵權糾紛。
被菲利普莫里斯生產公司起訴的公司包括：深圳葆威道科技有限公司、深圳市三否電子商務有限公司、深圳市繁星聯合科技有限責任公司、深圳市凱明瑞科技有限公司以及煙神科技(深圳)有限公司5家，起訴侵犯發明201280070578.3發明專利權“具有改進的氣流的氣溶膠發生裝置和系統”。
國外電子煙訴訟，美國Juul Lab公司向國際貿易委員會(ITC)提起337調查申請，調查對象為深圳卓力能電子有限公司等6家中國電子煙企業，Juul Lab要求ITC頒布有限排除令(LEO)，限制被告侵權產品進入美國市場。
電子煙“行業老大”菲莫國際在日本向“行業老二”英美煙草集團發起了專利侵權之訴，涉及的專利其公告號分別為JP6210610B2和JP6210611B2.而涉訴產品為英美煙草于2016年重磅推出并獲得良好市場反響的“加熱不燃燒”電子煙品牌產品glo。
從訴訟情況總體來看，國外成熟的消費市場，專利先入者在用專利武器大規模阻止競爭對手進入。國內由于市場還不太規范，零售端受外形和品牌影響較大，所以外觀設計專利糾紛偏多，深入到制造端的技術方案的發明和實用新型專利糾紛較少。相信監管的規范后，市場會逐步成熟，針對制造基礎的發明和實用新型專利糾紛會增多。
部分?jǐn)?shù)據、圖表來源：艾瑞咨詢、高盛投資。
