原標題：家用洗地機專利信息分析(第2期)
當前洗地機成為清潔電器行業新寵，本文試圖從專利視角盤點我國洗地機領域最新的技術動態和競爭格局。2022年2月共公開家用洗地機相關技術專利163件(中國公開)，其中發明專利35件，實用新型專利110件，外觀設計18件。
*注：為便于表述，以下本報告中“本期專利”或“本期”均指2022年2月我國新公開洗地機專利
主要內容導讀
? 海爾公司和摩飛科技公司2月份推出洗地機新品，并有相關專利布局
? 清潔部件和污水箱仍是技術布局熱點，本期有關底座設計專利增多
? 本期新增技術亮點為電解裝置、可伸縮手柄、污水箱涂層及超聲波裝置
? 格力電器本期公開量位列第一，成立不足一年的萬可科技緊隨其后
? 小狗吸塵器新增有關滾輪結構及驅動部件技術布局，美的新增多個布局技術點
? 本期4件有關電解裝置的專利技術區別顯著
? 格力電器優勢發明人曾國輝等主要涉及傳感及操控系統、清潔部件等技術，美的優勢發明人程福萍等主要涉及清潔部件和污水裝置
一、本期新產品動態及專利布局
1海爾發布雙動力洗地機，已布局相關專利1件
2022年2月26日，海爾雙動力洗地機首發上市，與市面上前刷去油污、后刷吸水漬的“雙滾刷洗地機”不同，海爾雙動力洗地機實現了雙刷雙洗，并且針對用戶使用洗地機時推拉不便的痛點，該產品采用自研專利的雙向多級齒輪傳動技術，有效分配前后滾刷驅動力，前后推拉雙向助力。

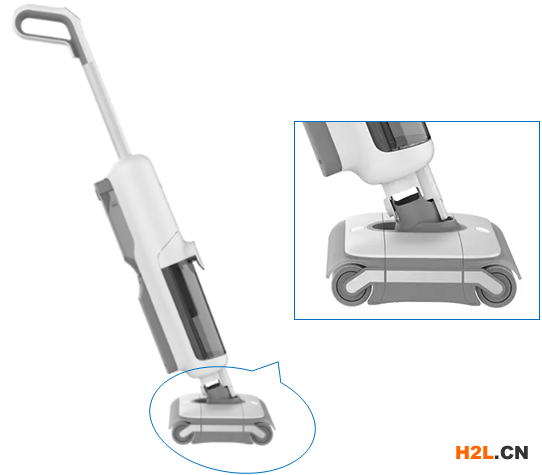

?圖1 海爾雙動力洗地機
通過innojoy專利檢索分析平臺檢索發現，海爾于2020年2月12日就雙向多級齒輪傳動技術申請了發明專利CN111150343A(審查中)“清潔設備傳動安裝結構及清潔設備”，為提高授權幾率，就該技術同時申請了實用新型專利CN211933930U。對應技術方案內容如下：
當前海爾在洗地機細分領域專利布局數量不太多，已公開的專利共7件(均是與其子公司青島樂家電器有限公司合作申請)，除上述兩件專利外，還包括兩件水箱專利CN211933928U和CN211933929U、一件滾刷結構相關專利CN211355278U和一件“吸拖一體清潔設備”專利CN211933916U。
2摩飛科技推出采用水塵潔凈技術智能洗地機，并布局多件專利
2022年2月，廣東摩飛科技有限公司(以下簡稱“摩飛科技”)推出一款家用地面清潔電器-摩飛智能洗地機。該產品采用水塵潔凈技術，并具有凈重僅3.9kg、續航時間80min、噪音60db、無尾氣排放等特點。
針對其噪音小的特點，通過innojoy專利檢索分析平臺檢索發現，摩飛科技于2021年3月11日申請的實用新型專利CN215078105U“一種污水泵及地板清潔機”，正是解決了洗地機噪音大的問題，其具體技術方案是：用水泵替代常規污水箱采用的氣泵，即通過在污水泵上設置定子、轉子和葉輪，利用定子的磁場作用帶動轉子轉動，在葉輪旋轉的作用下，污水進入并流經葉輪，經葉輪加速后從污水出口甩出，該技術方案既實現了將污水排出的目的又實現了降低噪音的目的。
?圖2 摩飛科技新上市洗地機以及相關專利污水泵結構圖
摩飛科技自2021年起申請了13件與洗地機相關的實用新型專利，其申請涉及洗地機本身(CN213787192U)、可清掃大顆粒垃圾的洗地機(CN214632023U、CN214632024U、CN214387361U)、污水清除裝置(CN214965152U)等。
二、技術布局：本期公開了哪些技術?新增哪些技術?
1本期技術布局
在本期145件發明和實用新型專利中，關于清潔部件和污水裝置的結構創新技術最多，其次是底座、清水裝置、機身。其中清潔部件技術點集中在地刷結構上，其次是為提高清潔效率的地面刮條技術和地刷的自清潔技術;污水裝置的具體技術點主要在分離結構，其次為過濾系統、污水箱結構設計和箱體結構;底座的技術點則主要是底座結構上的改進(表1)。

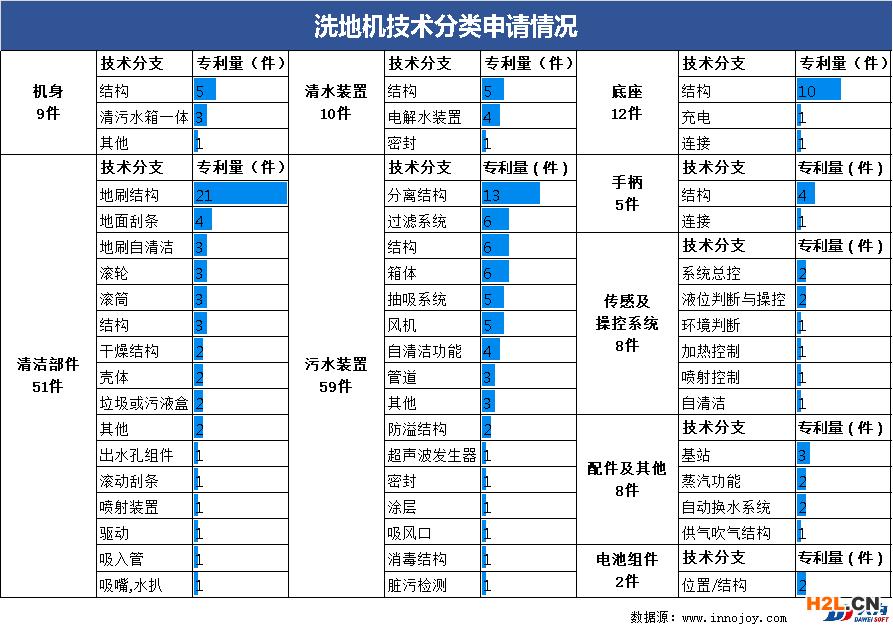

表1 本期技術分布情況
2與前期技術對比新增主要技術
本期新增技術中(圖3)，最值得關注的是為了使噴射的水具有消毒殺菌作用而發明的電解水裝置和臭氧水制取裝置，其次為去除污水箱產生的厭氧菌等微生物而發明的在水箱內壁設有抗菌涂層并設置污水攪拌的超聲波發生器，本期有關手柄專利增多，技術改進在于手柄的可伸縮設計、為實現裝配和信號的連通交互而設計的USB連接結構。

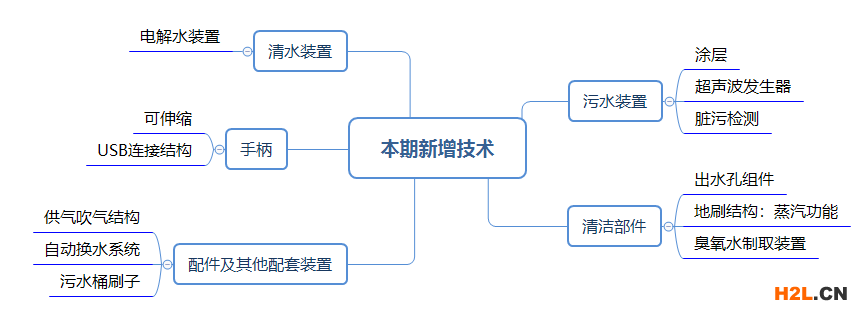

圖3 本期新增主要技術信息
*注：“新增技術”是相對于本系列報告上一期(2022年1月公開專利)的新增技術
三、技術功效：本期公開專利實現了哪些技術效果

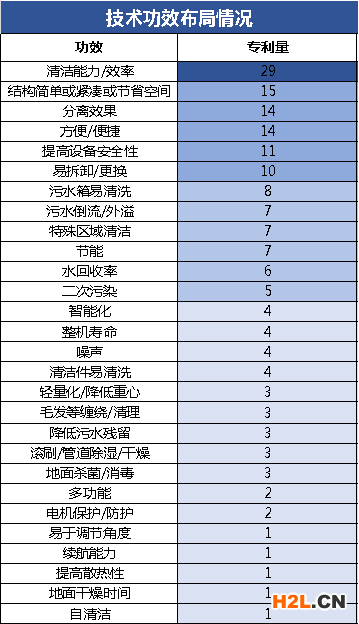

從專利技術功效布局表2可見，本期技術效果主要集中在清潔能力/效率，其次為洗地機結構設計，包括洗地機結構簡單空間緊湊、使用方便以及部件易于拆卸等;另外技術功效還集中在污水箱的改進，如提高污液的分離效果、提高污水箱清洗便利性、防止污水箱污水外溢以等。
表2 本期技術功效分布情況
四、申請人分析：創新主體都公開了哪些技術?有哪些新進入者?
1申請人排名情況
本期傳統家電行業的知名企業格力電器專利公開量位列第一(表3)，成立不足一年的萬可科技緊隨其后，清潔領域小狗吸塵器、北京石頭世紀以及美的集團仍榜上有名。
表3 本期申請人排名
2申請人技術布局
為了更好了解本領域技術布局情況，對專利公開量為2件及以上申請人的技術布局進行分析(表4)。除清潔部件和污水裝置依舊是各家企業紛紛布局的重點外，各企業技術側重稍有不同，格力電器還布局傳感及操控系統;萬可科技在洗地機底座、傳感及操控系統、清水裝置等均有布局;美的集團主要在污水箱及污水箱配件清潔刷方面。
表4 本期申請人技術分布
3本期新進入者情況

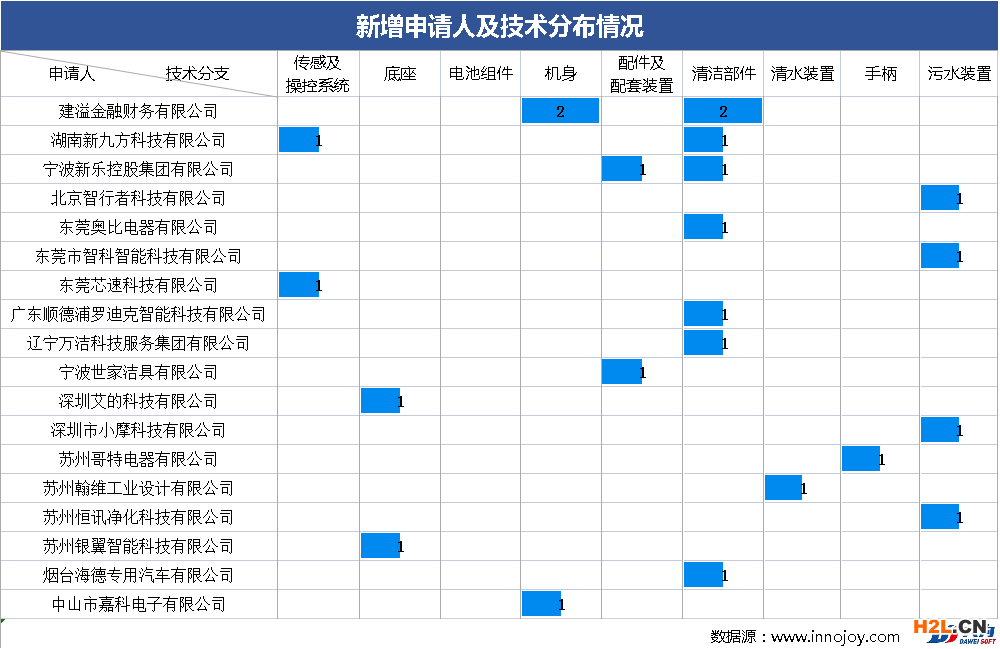

本期新增申請人有19位(表5)。其中，部分企業為洗地機領域的探索者或者新進入者，如建溢金融財務有限公司、湖南新九方科技有限公司、寧波新樂控股集團有限公司等非清潔電器行業，布局技術點多在清潔部件和污水裝置等部件。
表5 本期新增申請人技術分布
*注：本報告所稱“新增申請人”對比洗地機領域2021.01.01-2022.01.31公開專利而新增的申請人
五、主要申請人分析：頭部廠商布局了哪些專利?新增了哪些技術?
1申請人排名情況
通過對重點關注企業專利涉及的具體技術點進行分析(表6)，格力電器技術集中在地刷結構和分離結構，其次還涉及過濾系統、臟污檢測等;美的集團本期在污水裝置的防溢結構和分離結構，以及有關污水箱清潔配件清潔刷等方面進行技術布局;清潔電器行業萬可科技、追覓創新科技布局技術廣度較高，尤其萬可科技，本期專利公開量位列第二，同時布局技術點十分廣泛，如充電、地刷出水孔、地面刮條、地刷結構、分離結構、風機、干燥結構等，尤其值得關注的技術是為使用于洗地的清水具有殺菌消毒功效而設計的電解水裝置;本期小狗吸塵器布局重點在滾輪設計，通過在滾輪的表面沿其周向開設環形凹槽，避免頭發、毛發等的纏繞。

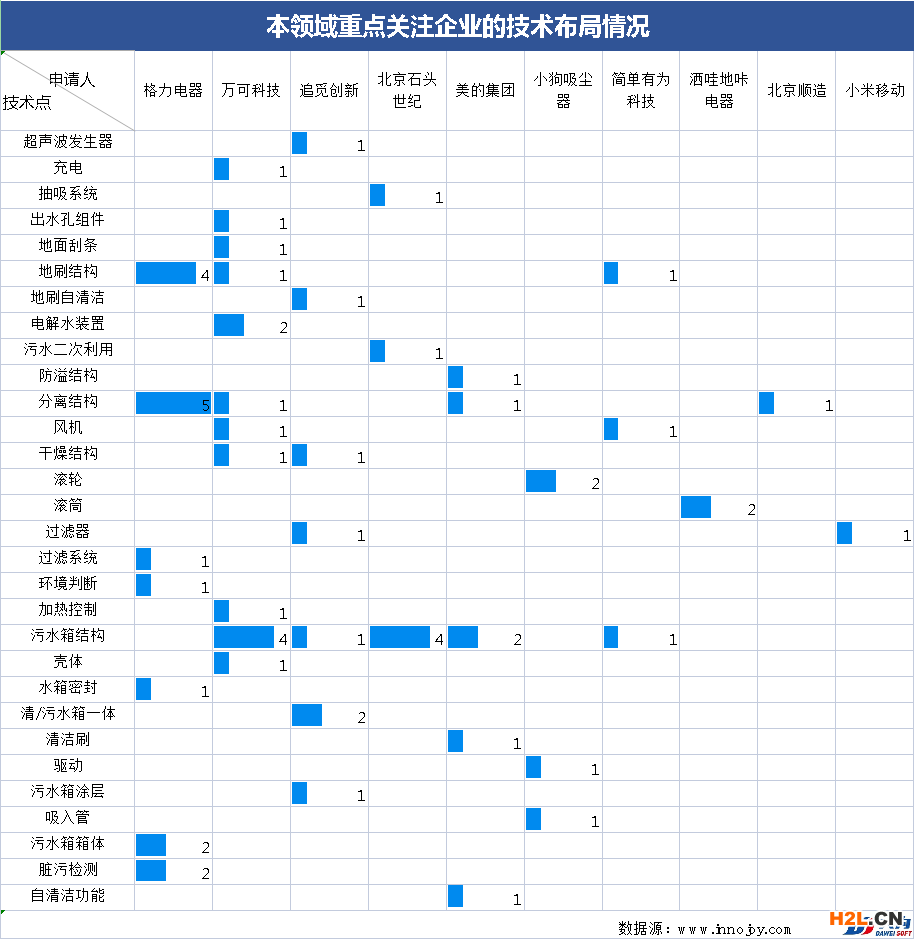

表6 本期主要請人技術分布
?2主要申請人新增技術情況
作為重點關注企業，本期北京石頭世紀、小狗吸塵器、小米移動、美的集團和格力電器相比前期均有新增技術點。石頭世紀重點新增技術在于對底座結構的設計，可以實現對清潔部件的清洗;小狗吸塵器通過對滾輪結構設計避免了毛發等污物的纏繞，通過對驅動結構設計縮短滾刷與墻面間距;美的集團則增加自清潔的控制功能、污水箱防溢及分離部件相關技術;小米移動增加了有關污水箱過濾器的技術;格力電器本期新增對環境進行判斷的傳感操控系統、地刷結構以及污水箱的分離過濾系統和臟污檢測等幾個技術。

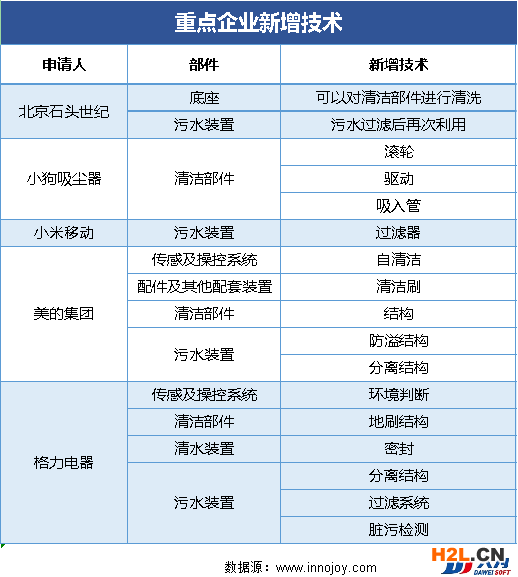

表7 重點關注企業本期新增技術信息
*注：“新增技術”是相對于本系列報告上一期(2022年1月公開專利)的新增技術
六、快審發明專利：創新主體在哪些技術上加快排兵布陣?
本期新公開的35件發明專利中有30件專利為快審專利(表8)，占比高達86%，可見申請人正加快對洗地機技術專利申請的排兵布陣;該30件快審發明專利共涉及15個申請人。其中格力電器快審專利最多，布局技術點較廣，側重污水裝置中的分離結構以及清潔部件中的地刷結構;此外，還涉及污水裝置中的過濾系統、箱體、臟污檢測，清水裝置中的密封性，傳感及操控系統中的環境判斷等。可見，格力電器在洗地機技術上研發勢頭迅猛。
廣東安久智能科技有限公司有4件快審專利，涉及清潔部件的地刷結構以及底座的烘干裝置;浙江朗詩德健康飲水設備股份有限公司有4件快審專利，涉及地刷結構和清水裝置;深圳市銀星智能科技股份有限公司和東莞市智科智能科技有限公司各有2件快審專利，涉及污水裝置和清水裝置。其他10個申請人也具有1件快審專利。
表8 本期快審發明專利申請人技術分布
*注：本報告發明專利快審篩選規則為：公開/公告日與申請日時間差小于150天
七、發明授權情況分析：本期新增壁壘專利有哪些?
表9 本期發明授權專利詳情列表
本期共有4件家用洗地機發明專利獲得授權，分別是申請人深圳市赫茲家電有限公司的CN202110237578.9、申請人安徽茂全環保科技有限公司的CN202110356772.9、申請人王池的CN202110105130.1和申請人蘇州誠河清潔設備有限公司的CN201911187308.0.各申請人具體技術方案如下：
1. 深圳市赫茲家電有限公司的授權發明專利CN202110237578.9主要保護一種垃圾清潔機構，通過滾筒與滾刷配合，鏟除并清掃掉大顆粒垃圾，通過凈化液溶解滾筒小顆粒后變成污水流出，保持滾筒清潔。該技術方案在于提高清掃效率和避免用戶手動清理滾筒，提高用戶體驗。
2. 安徽茂全環保科技有限公司的授權發明專利CN202110356772.9主要保護一種洗地機拾取機構，通過滾筒刷、密封塊，彈簧、卡槽、蒸汽控之間的相同制動控制，使得在洗地過程中，蒸汽可以對刷毛進行沖洗，解決了地面越掃越臟的問題。
3. 王池的授權發明專利CN202110105130.1主要保護一種立式洗地機拖頭，通過設置污水收集箱和垃圾收集腔，將污水收集箱與前吸水刮條和后吸水刮條連接，可及時處理并收集地面的污水;垃圾收集腔的刮齒略高于滾刷表面設置，能及時處理并收納滾刷表面粘附的固體垃圾，使得滾刷表面潔凈，提高了洗地機的清潔能力;該發明中污水收集箱和垃圾收集腔的設置實現了洗地過程中污水與固體垃圾的分類收集，有利于后續污物的集中處理，并能提高清潔效率。
同時注意到，本專利的發明人王池也是本期獲得授權的安徽茂全環保科技有限公司的發明專利CN202110356772.9的發明人之一。
4. 蘇州誠河清潔設備有限公司的授權發明專利CN201911187308.0主要保護一種濕式真空清潔系統，通過電源導通狀態進行污水箱釋放和保持狀態的確定，進而做出彈出污水箱的判斷，能夠有效提醒用戶傾倒污水箱。
八、本期推薦關注的技術創新：洗地機的電解裝置
本期對4件有關洗地機電解裝置的專利進行重點解讀和分析，該4件有關洗地機電解裝置的專利均為實用新型，分別來自追覓創新、萬可科技和蘇州翰維工業設計有限公司(以下稱“蘇州翰維”)，來自萬可科技的兩件專利權項數最多。就申請日而言追覓創新的專利申請最早。
表10 本期有關洗地機電解裝置技術專利信息列表及技術特征解讀
?技術對比發現，3個申請人的技術特點區別明顯，就安裝位置/方式而言，追覓創新固定安裝在清水箱底部內側，而萬可科技和蘇州翰維均是可拆卸結構，不同在于萬可科技是與清水箱可拆卸連接，蘇州翰維為了避免了正、負電極遇水造成短路其電解裝置與機體拆卸連接。
就電解功能而言，追覓創新最為簡單，不與水箱進出水口相連，通過控制裝置檢測清潔液濃度，啟動電解功能，并可設定電解時間。蘇州翰維電解發生裝置設有頂桿和電解模塊，當所述清水箱安裝至機身時，頂桿將出水閥頂起實現出水，由電解模塊產生的消毒物質通過所述出水口進入清水箱。萬可科技的兩件專利，電解功能均通過清水箱水經電解裝置入水口流入后進行電解，不同在于序號2的專利CN215777822U電解液直接經電解裝置出水口流出輸送到清潔部件實現對清潔表面的殺菌消毒，而序號3的專利CN215777798U對專利CN215777822U的功能進一步進行改進，其電解裝置設有第一進水口和第一出水口，并設置有控水閥，控水閥可與電解裝置第一進水口連同，第一進水口通過控制閥與清水性連通后，電解水模塊與清水箱體成為連通狀態，當清水箱體中的水進入電解水模塊中被電解后，電解水會再次擴散至清水箱體中，達到提高清水箱體電解水濃度以及電解水水量充足的目的，并且當洗地機工作時，清水箱中已經電解的水再次經電解裝置電解后輸送給清潔件，再次保證電解液的濃度保證殺菌消毒效果。
九、主要企業發明人分析：優勢發明人擅長技術領域有哪些?

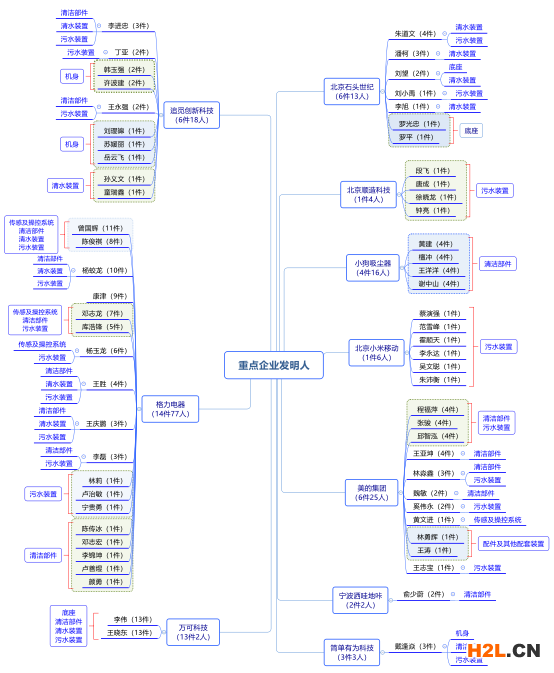

圖4 重點企業發明人信息
重點企業發明人信息(圖4)顯示，格力電器和美的集團每件專利平均發明人數量最多，分別約為6人和5人;格力電器優勢發明人為曾國輝、陳俊祺和楊蛟龍，均涉及傳感及操控系統、清潔部件、清水裝置和污水裝置4個技術領域中3個領域或全部，且專利產出量多，尤其曾國輝共涉及傳感及操控系統、清潔部件、清水裝置、污水裝置4個技術領域11件發明;美的集團優勢發明人為程福萍、邱智泓和張駿，均涉及清潔部件和污水裝置2個技術領域4件專利。
十、外觀專利：新公開外觀設計專利有哪些?
本期洗地機外觀專利共有18件，其中大部分涉及洗地機整體外觀，部分涉及洗地機手柄、顯示面板、收納架等局部結構設計。申請人包括追覓創新科技、萬可科技、寧波灑哇地咔等清潔電器領域的企業，方太等傳統家電行業企業，以及北京順造等行業新進入者。

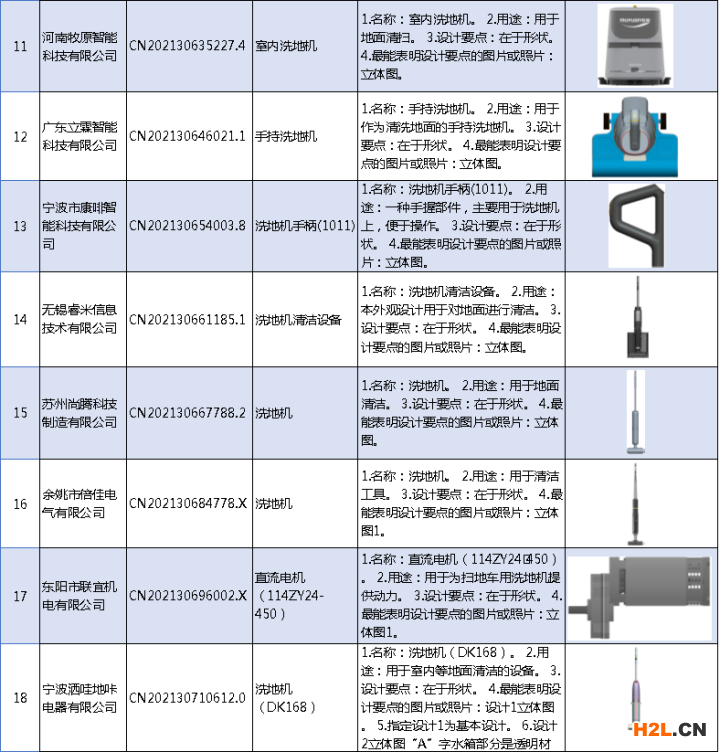

表11 本期外觀專利列表
