原標題：HUAWEI Watch GT2專利解構
華為智能手表的歷史始于2015年的 WATCH 1 和2017年的 WATCH 2.此后四年里，這一主打獨立通話功能的系列并沒有新的迭代產品，本文選擇2019年9月19日在德國慕尼黑首次發布的HUAWEI Watch GT2.從專利布局角度探尋華為在智能手表領域的技術沿革和知識產權保護策略。
2021年6月2日，在鴻蒙操作系統及華為全場景新品發布會上，華為推出運行鴻蒙操作系統的兩款智能手表——WATCH 3 和 WATCH 3 Pro。華為智能手表的歷史始于2015年的 WATCH 1 和2017年的 WATCH 2.此后四年里，這一主打獨立通話功能的系列并沒有新的迭代產品，取代其市場地位的是近年來華為主推的智能運動手表 WATCH GT 系列。
考慮產品專利信息的全面公開時間因素，本文選擇2019年9月19日在德國慕尼黑首次發布的HUAWEI Watch GT2.從專利布局角度探尋華為在智能手表領域的技術沿革和知識產權保護策略。
HUAWEI Watch GT2慕尼黑新品發布會
HUAWEI Watch GT2采用世界首款同時支持藍牙5.1和低功率藍牙5.1的可穿戴芯片, 46mm版采用1.39英寸OLED屏幕，最高亮度可達1000nit，支持息屏顯示，運用雕刻工藝，簡單大氣;42mm款更加小巧，具備9.4mm超薄表身，僅重29g，曲面表鏡溫潤柔美。
HUAWEI Watch GT2全系列款式
功能性專利布局，全面提高續航能力
根據華為官網產品宣傳信息，HUAWEI Watch GT2具有可持續2周的超長續航能力、大氣剛毅的曲面玻璃外觀、全天候智能健康監測、隨心所欲更換表盤和表帶、隨時抬手接聽來電和掃碼支付等主要功能，智能手表對于佩戴者而言，續航能力是最被關注的性能，華為在各功能性方面全面布局專利，從多角度全面提高續航能力。
HUAWEI Watch GT2主要功能
TruSeen 3.5全天關注你的心：
HUAWEI Watch GT2通過PPG監測佩戴者心率和血氧飽和度，通過專利(可穿戴設備及光電式脈搏傳感組件，CN110393514A)保證了心率及血氧飽和度的檢測精度，同時還實現了降低功耗。
心率和血氧飽和度監測的發光透鏡專利典型附圖
該專利保護的手表主體11設置有兩個發光部件112和兩個光敏傳感器113.控制芯片1141控制發光部件112發出設定光波段的光，光透過皮膚組織反射回光敏傳感器113.由于動脈對光的吸收有變化而肌肉、骨骼、靜脈和其他連接組織等對光的吸收是基本不變，將得到的感應信號分為直流信號和交流信號，從而計算得到心率。此外，發光部件112發出紅光和紅外光，由于血液中可結合的血紅蛋白更容易吸收紅光，氧合血紅蛋白更容易吸收紅外光，利用紅光和紅外光分別檢測可結合的血紅蛋白和氧合血紅蛋白，獲得血氧飽和度。
在發光部件112的出光側設置透鏡，用于減小發出光的發散角度，使發光光線向中心集中，從而使發出的大角度光線被有效利用，發出光線進入人體的深度變深，被血液吸收的光變多，提高了心率及血氧飽和度的檢測精度，降低功耗。
華為還布局專利(一種PPG傳感器、智能手表或手環，CN110913757A)對PD和LED在表體背面的布局方式進行了保護，以解決靜態心率測量、動態心率測量、佩戴松緊檢測和血氧測量四種不同應用時對PD和LED之間距離要求不同的問題。
心率和血氧飽和度監測的表體背面布局方式專利典型附圖
GT2采用該專利圖8示出的具體實現方式，第一PD 41、第一LED42、第二LED 43和第二PD 81的布局呈長方形，設置有兩個PD，當LED為三合一的LED裝置時，可以形成6條PD與LED之間的短距離通路以及6條PD和LED之間的長距離通路，如此可以利用第一PD 41與第一LED 42之間的3條通路，以及第二PD 81與第二LED 43之間的3條通路實現對靜態心率的測量，以達到控制功耗的效果，利用第一PD 41與第二LED 43之間的3條通路，以及第二PD 81與第一LED 42之間的3條通路實現對佩戴松緊的檢測和血氧的檢測，以及通過上述6條短距離通路和6條長距離通路實現對動態心率的測量，以提高檢測結果的準確性。
專利(一種睡眠監測方法、裝置和可穿戴設備, CN110996762B)進一步保證了HUAWEI Watch GT2監測睡眠狀態時的PPG模組的大功耗問題。
睡眠監控算法專利典型附圖
每當降低一次PPG模組的采樣率后，假設當前降低一次PPG模組的采樣率后PPG模組的采樣率為V1.此時返回步驟101計算基于當前采樣率V1下采樣數據的數據有效率，并在步驟102判斷基于當前采樣率V1下采樣數據的數據有效率不小于預設閾值時，再執行步驟103至步驟105.如此反復，直到滿足降低PPG模組的采樣率后的采樣數據的數據有效率不小于預設閾值，且預測待機時間不小于供電模塊當前的電量相對應的期望待機時間。
由此，通過對PPG模組基于當前采樣率下采樣數據的數據有效率的判斷來保證終端設備的數據計算精度，從而保證用戶睡眠狀態的監測準確性，通過對預測待機時間的判斷來保證終端設備的長時間待機，實現在不明顯損失數據計算精度的情況下降低了PPG模組的功耗，在保證用戶睡眠狀態的監測準確性的基礎上，降低了PPG模組的功耗來相對延長終端設備的待機時間。
便捷生活，抬手即得：
GT可以實現實時接聽綁定的手機來電，其同時配備了傳統藍牙(classic Bluetooth)和低功耗藍牙(Bluetooth low energy，BLE)兩種藍牙傳輸方式，利用傳統藍牙無線連接方式與手機之間傳輸具有實時性要求的高速數據，如通話音頻或播放音樂，利用低功耗藍牙無線連接方式與手機之間傳輸普通數據。專利(藍牙切換方法及藍牙設備，CN110572803A)根據不同使用情況進行兩種藍牙無線連接方式的切換，從而降低不必要的藍牙傳輸功耗。

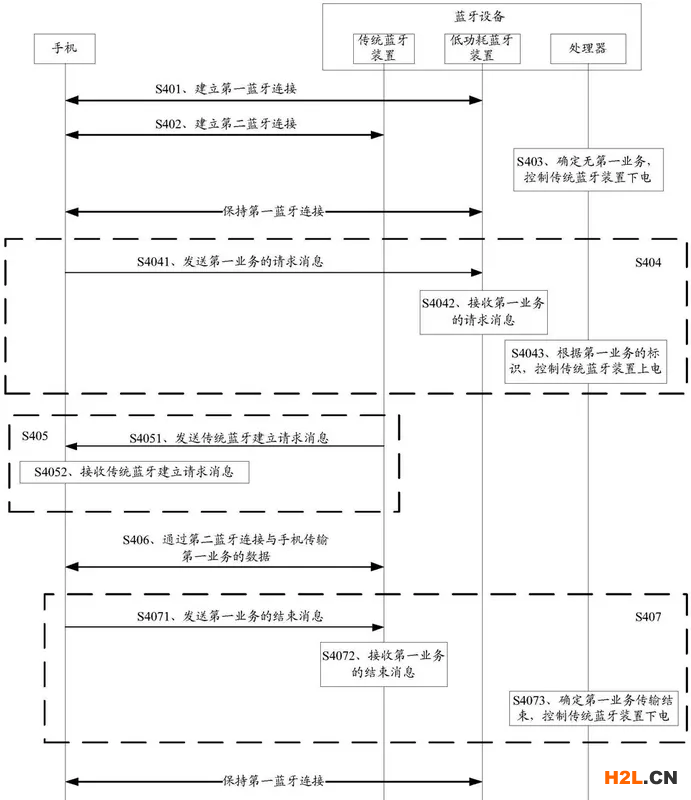

藍牙切換專利典型附圖
例如當用戶正在開車時，用戶的手機接收到了語音來電，手機通過低功耗藍牙無線連接與智能手表傳輸語音來電的音頻數據之后，智能手表與手機建立傳統藍牙連接傳輸語音通話數據，在用戶未接聽語音來電直接掛斷語音來電之后，或者，用戶接聽語音來電進行通話，再掛斷語音來電之后，智能手表再斷開與手機的傳統藍牙連接方式，繼續保持與手機的低功耗藍牙連接。
大氣剛毅，以匠心致品質：
對于3D曲面玻璃相關特征，華為布局外觀設計專利(表體,CN305677888S)，保護的整個表體外形不僅包括玻璃蓋特征，還涵蓋了表帶連接結構、操作按鈕和表體背面傳感器底座結構，由于該專利提交申請時我國還沒有局部外觀保護制度，導致該專利的3D曲面玻璃特征易于被模仿規避。
3D曲面玻璃專利典型附圖
智能交互界面專利保護策略
HUAWEI Watch GT2交互界面主要包括待機電子表盤和各種健康狀態提示界面。電子表盤主要在待機狀態下顯示日期、時間、步數、天氣等信息，消費者可在華為健康APP中自由選擇上千種不同風格的電子表盤，其中包括免費下載使用和收費購買兩種類型供選擇，前段時間網上流行太空人旋轉表盤在表盤市場中售價6元。

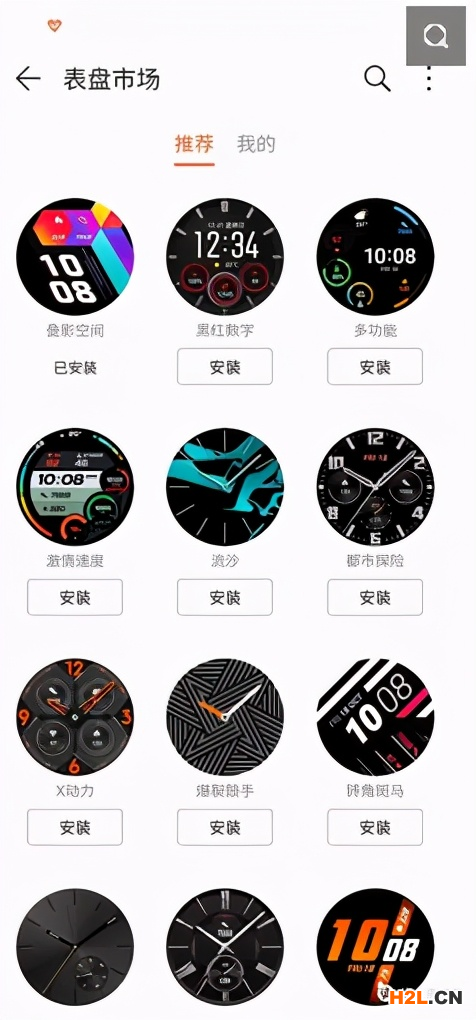

表盤市場
截止目前公開數據顯示，華為已布局電子表盤類外觀設計專利52項，并且還在不斷申請相關專利，其中主要以表盤市場中的官方免費電子表盤為主，可見華為在電子表盤方面采用兩種不同盈利模式，即免費類表盤依靠專利保護限制盈利性使用、收費類表盤直接依靠銷售費用。

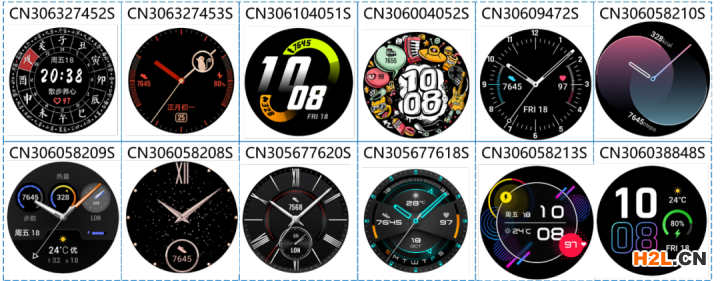

華為智能手表部分電子表盤相關專利
狀態提示界面主要用于各類運動狀態展示以及健康生活方式提醒等場景。截止目前公開數據顯示，華為已布局狀態提示界面外觀設計專利29項，并且同樣還在不斷申請相關專利。
華為智能手表部分狀態提示界面相關專利
下一代產品演變路線布局
2020年上半年Counterpoint的報告顯示，隨著可穿戴設備的需求持續增長，消費者對健康的意識日益增強，智能手表的出貨量已接近4200萬，與2019年上半年相比，華為已取代三星躍居全球智能手表出貨量第三。

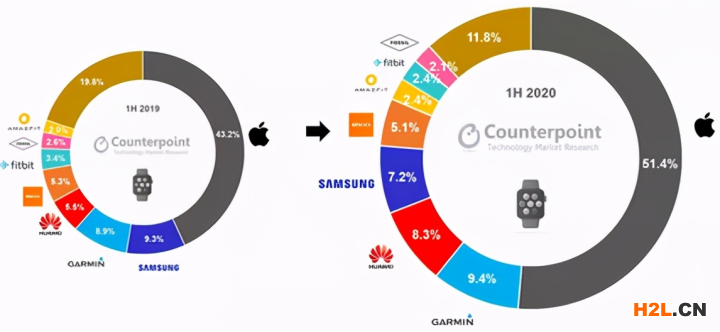

全球智能手表出貨量變化趨勢
面對如此機遇與挑戰，華為也通過前瞻式專利布局，提前將迭代產品的技術方案進行保護。
例如，目前的HUAWEI Watch GT2需要長按屏幕并配合左右滑屏動作切換不同的電子表盤，為了提高電子表盤切換便捷性，專利(可穿戴設備的用戶界面切換方法、裝置及可穿戴設備，CN107003642A)根據可穿戴設備中的接近傳感器檢測接近信號，確定佩戴可穿戴設備手臂的手掌的手勢動作，根據手掌的手勢動作控制顯示屏中顯示第二用戶界面。
又例如，目前的HUAWEI Watch GT2可以監測跑步過程中的生理參數，但尚不具備熱身狀態監測功能。為了避免佩戴者跑步出現拉傷等問題，專利(一種熱身程度檢測方法及裝置，CN112842307A)通過使用基于人工智能的可穿戴設備對心率進行持續性的檢測，并獲取在進行運動之前的一段時間內的心率數據，對熱身程度進行量化，從而確定使用者當前的熱身情況，可以更加準確地識別使用者是否進行了熱身，同時可以根據熱身情況做出針對性的建議。
